消防供配電設施問題合集與對應規范

問題一：消防用電設備未在最末一級配電箱處設置自動切換裝置。

　　1.問題描述

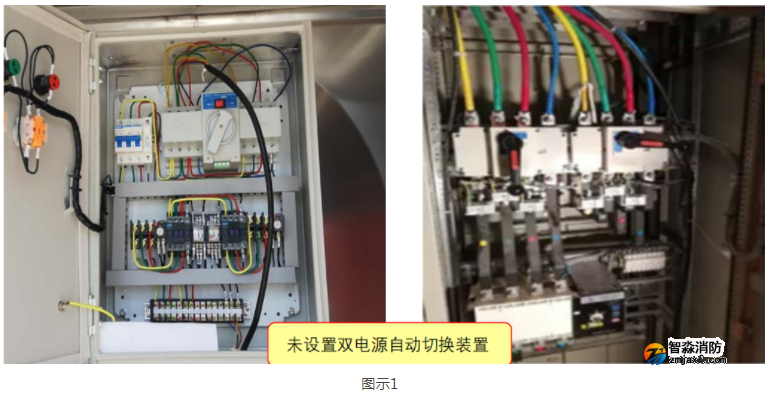

　　消防控制室、消防水泵房、防煙和排煙風機房的消防用電設備及消防電梯的供電，未在其配電線路的最末一級配電箱處設置雙電源自動切換裝置?！緢D示1】

　　2.規范要求

　　《建筑設計防火規范》（GB 50016-2014<2018版>）規定：

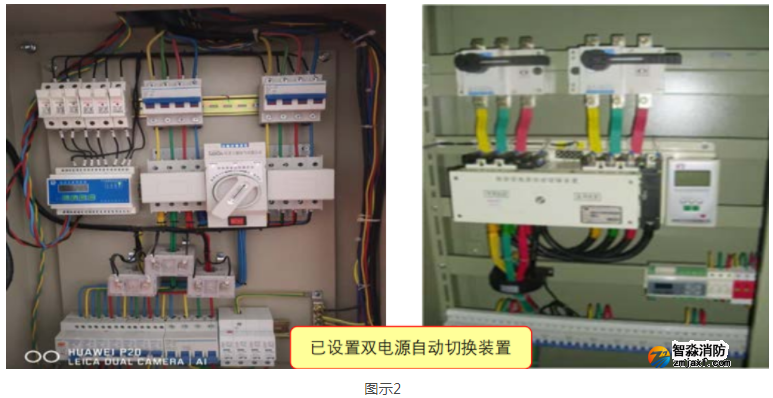

　　10.1.8消防控制室、消防水泵房、防煙和排煙風機房的消防用電設備及消防電梯等的供電，應在其配電線路的最末一級配電箱處設置自動切換裝置?！緢D示2】

　　注：本條規定的最末一級配電箱：對于消防控制室、消防水泵房、防煙和排煙風機房的消防用電設備及消防電梯等，為上述消防設備或消防設備室處的最末級配電箱；對于其他消防設備用電，如防火卷簾、消防應急照明和疏散指示標志等，為這些用電設備所在防火分區的配電箱。

　　3.圖示說明

　　1）錯誤做法

　　2）正確做法

問題二：消防配電線纜敷設防火保護措施不符合要求。

　　1.問題描述

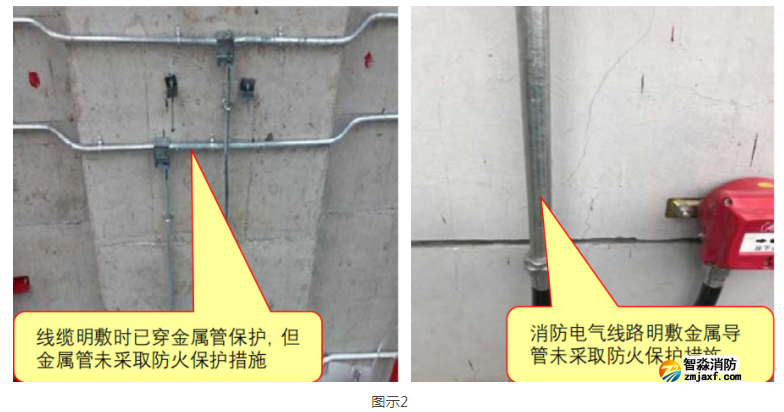

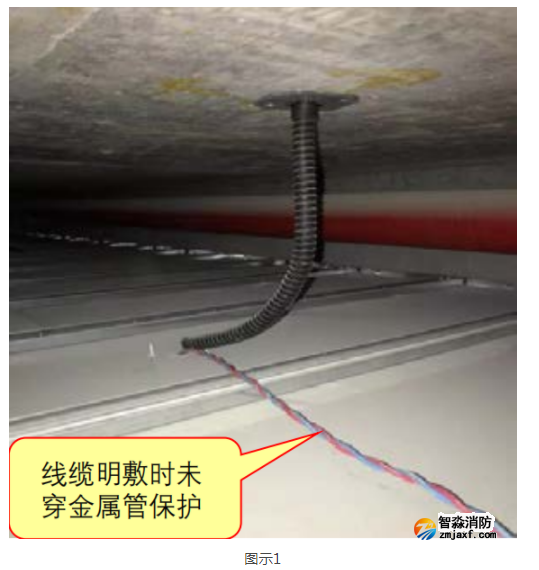

　　消防配電線纜明敷時未穿管（或已穿管但非金屬管）保護【圖示1】；或金屬導管或封閉式金屬槽盒未采取防火保護措施（采用礦物絕緣類不燃性電纜除外）【圖示2】；暗敷在不燃性結構層內時保護層厚度未達到30mm要求。

　　2.規范要求

　　《建筑設計防火規范》（GB 50016-2014<2018版>）規定：

　　10.1.10消防配電線路應滿足火災時連續供電的需要，其敷設應符合下列規定：

　　1明敷時（包括敷設在吊頂內），應穿金屬導管或采用封閉式金屬槽盒保護，金屬導管或封閉式金屬槽盒應采取防火保護措施【圖示3】；當采用阻燃或耐火電纜并敷設在電纜井、溝內時，可不穿金屬導管或采用封閉式金屬槽盒保護；當采用礦物絕緣類不燃性電纜時，可直接明敷。

　　2暗敷時，應穿管并應敷設在不燃性結構內且保護層厚度不應小于30mm。

　　3.圖示說明

　　1）錯誤做法

　2）正確做法

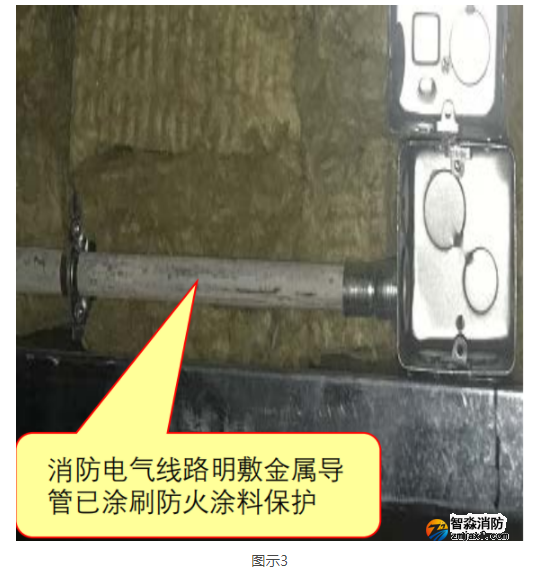

圖示3

問題三：火災自動報警系統的配電線路與傳輸線路設置在室外時，未埋地敷設。

　　1.問題描述

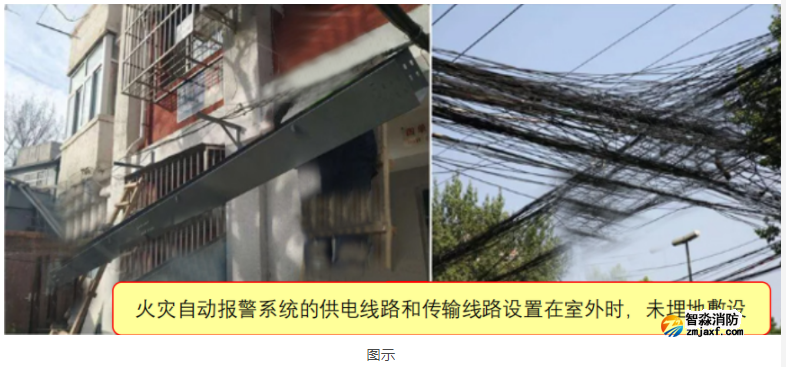

　　火災自動報警系統的配電線路與傳輸線路設置在室外時，未埋地敷設，不符合規范要求。【圖示】

　　2.規范要求

　　《火災自動報警系統設計規范》(GB 50116-2013)規定：

　　11.1.3火災自動報警系統的供電線路和傳輸線路設置在室外時，應埋地敷設。

　　3.圖示說明

　　1）錯誤做法

問題四：消防聯動測試，切斷非消防電源時自動扶梯電源未切斷。

　　1.問題描述

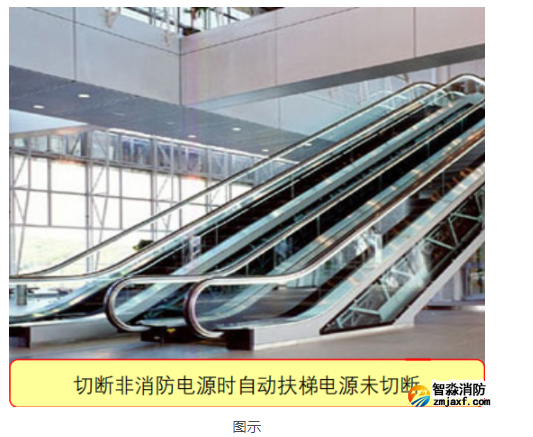

　　消防聯動測試，切斷非消防電源時自動扶梯電源未切斷。【圖示】

　　2.規范要求

　　《火災自動報警系統設計規范》(GB 50116-2013)規定：

　　4.10.1消防聯動控制器應具有切斷火災區域及相關區域的非消防電源的功能，當需要切斷正常照明時，宜在自動噴淋系統、消火栓系統動作前切斷。

　　條文說明：在發生火災時沒必要繼續工作的電源，或切斷后也不會帶來損失的非消防電源，可以在確認火災后立即切斷。本規范列出了火災時，應切斷的非消防電源用電設備和不應切斷的非消防電源用電設備如下，設計人員可參照執行。

　?。?）火災時可立即切斷的非消防電源有：普通動力負荷、自動扶梯、排污泵、空調用電、康樂設施、廚房設施等。

　　3.圖示說明

　　1）錯誤做法

問題五：按一級負荷供電的消防電源設置不符合規范要求。

　　1.問題描述

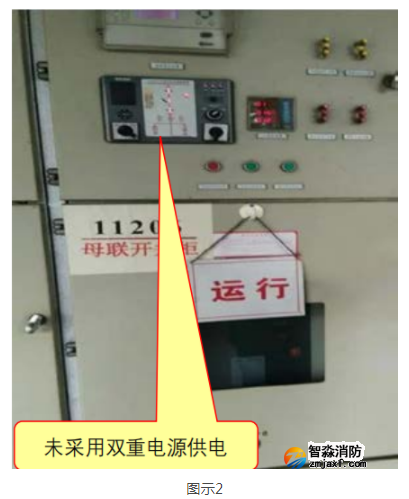

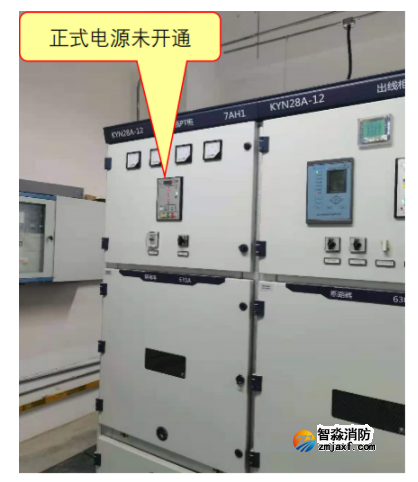

　　一級負荷供電要求的現場正式供電電源未送電，達不到消防用電的負荷等級要求【圖示1】；消防系統供電未采用雙重電源【圖示2】。

　　2.規范要求

　　《供配電系統設計規范》（GB 50052-2009）規定：

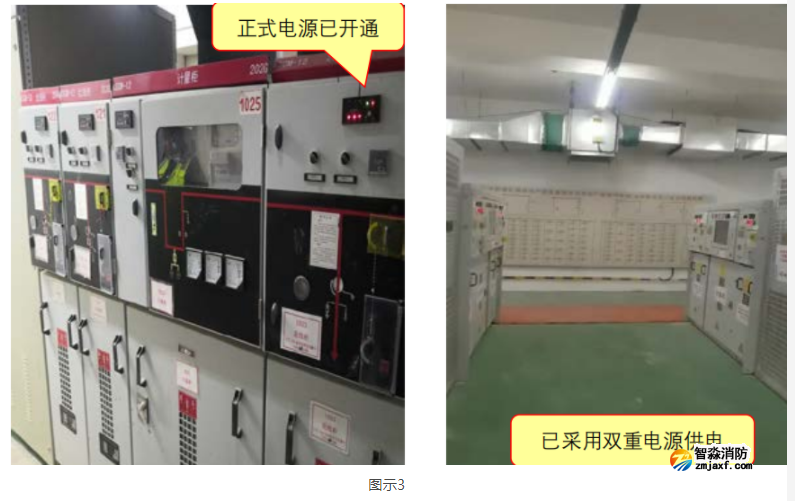

　　3.0.2一級負荷應由雙重電源供電，當一電源發生故障時，另一電源不應同時受到損壞【圖示3】。

　　注：一級負荷電源來自兩個不同發電廠或來自兩個區域變電站（電壓一般在35KV及以上）；電源來自一個區域變電站的，另一個應設置自備發電設備。

　　3.圖示說明

　　1）錯誤做法

　2）正確做法
