住建部消防檢測設備儀器

1. 秒表量程不小于15min；精度：0.1s可用于測量火災自動報警系統的我相應時間，水流指示器的延遲時間，電梯的迫降時間，燈具的應急工作時間

2. 卷尺量程不小于30m；精度：1mm適用于檢查測量長度，高度等方面的指標（例如消防水帶，手提式滅火器和推式滅火器的噴射軟管的長度）

3. 游標卡尺量程不小于150m；精度：0.02mm消防水管件，滅火器直徑等

4. 鋼直尺量程不小于50cm；精度：1mm量滅火器高度WWW.ZMJAXF.COM

5. 直角尺主要用于對消防軟管卷盤的檢查主要用于對消防軟管卷盤的檢查

6. 電子秤量程不小于30kg測量滅火器重量

7. 測力計量程：50N～500N；精度：±0.5%用于檢查消防水帶的單位長度質量，適用于測量排煙防火閥手動開啟的操作力，測量開啟排煙閥的拉力，檢漏裝置測試；閉門器開啟/關閉力矩的測試

8. 手電充電式，LED冷光源照明用

9. 激光測距儀量程不小于50m；精度：3mm測量距離、面積、空間、體積

10. 數字照度計量程不小于2000lx；精度：±5%測量消防應急照明設施的照度值是否符合規范要求

11. 數字聲級計量程：30dB～130dB；精度：1.5dB主要用來測量報警廣播，水力警鈴，電警鈴，蜂鳴器等報警器件的聲響效果

12. 數字風速計量程：0m/s～45m/s；精度：±3%用于測定防排煙系統中送風口和排煙口的風速、風量，以校核其是否符合現行消防規范的有關規定

13. 數字微壓計量程：0Pa～3000Pa；精度：±3%；具有清零功能，并配有檢測軟管用于測量保護區域的層頂，中間層及下層防煙樓梯間，前室，合用前室的余壓值，以校核其是否符合現行消防規范有關要求

14. 數字溫濕度計用于環境溫濕度檢測用于環境溫濕度檢測

15. 超聲波流量計測量管徑范圍：0mm～300mm；（消防檢查設備）精度：±1%用于檢測消火栓系統和水噴淋系統的給水量以及消防豎管的流量分配

16. 數字坡度儀量程0-90°精度0.1°檢測地面坡度是否符合消防規范

17. 垂直度測定儀0-500mm精度0.2um測量建筑是否垂直

18. 消火栓測壓接頭壓力表量程0-1.6MPa用于檢測室內消火栓的靜水壓和出水壓力，并校核水槍充實水柱的專用裝置

19. 噴水末端試水接頭壓力表量程：0MPa～0.6MPa；精度：1.6級1.高位水箱供水時不利點噴頭的工作壓力2.水流指示器動作時報警時間3.報警閥的壓力開關動作報警時間4.距水利警鈴3M遠處聲強

20. 接地電阻測量儀量程：0Ω～1000Ω；精度：±2%用于測量儲油罐、避雷針等防雷防雷接地電阻

21. 絕緣電阻測量儀量程：1MΩ～2000 MΩ；精度：±2%用于測量各種絕緣材料的電阻值及變壓器，電動機，電纜及電器設備等，檢測相線與設備接地之間的電阻，判斷絕緣程度

22. 數字萬用表可測量交直流電壓、電流、電阻、電容等測量直流和交流電壓，直流電流，電阻，溫度，二極管正向壓降，晶體管HFE參數及電路通斷等

23. 感煙探測器功能試驗器檢測桿高度不小于2.5ｍ，加配聚煙罩，內置電源線；連續工作時間不低于２h檢查點型感煙火災探測器功能

24. 感溫探測器功能試驗器檢測桿高度不小于2.5ｍ，內置電源線；連續工作時間不低于２h檢查點型感溫火災探測器功能

25. 線型光束感煙探測器濾光片減光值分別為0.4dB和10.0dB各一片；具備手持功能測試線性光束感煙探測器26. 火焰探測器功能試驗器紅外線波長大于等于850nm，紫外線波長小于等于280nm。檢測桿高度不小于2.5ｍ用于火焰探測器的調試，驗收和維護檢查。www.diuleng.cn對火焰探測器或感溫（定溫，差定溫）探測器進行火災相應試驗27. 漏電電流檢測儀量程：0A～2A；精度：0.1mA測量電線是否漏電

28. 便攜式可燃氣體檢測儀用于可燃氣體，氫氣氨氣液化石油氣，甲烷等用于防爆場所的可燃氣體，氫氣氨氣液化石油氣，甲烷等，連續檢測工業現場、巷道等環境中可燃氣體濃度

29. 數字壓力表量程0-20MPa，精度0.4級測試消火栓用30. 細水霧末端試水裝置壓力表量程：0MPa～0.6MPa；精度：0.4級安裝在系統管網或分區管網的末端，檢驗系統啟動。

一二級消防檢測設備

消防檢測儀器使用方法及應用：

1.秒表

秒表主要有機械秒表和電子表等2類，電子秒表主要為三按鍵和四按鍵2大類。現在，使用為廣泛的是電子秒表，機械秒表使用已很少見。目前，國產電子秒表一般是利用石英振蕩器的振蕩頻率作為時間基準，采用6位液晶數字顯示時間，具有顯示直觀、讀取方便、功能多等優點，如圖1-1所示。

圖1-1秒表

（一）、應用范圍

秒表在建設工程消防施工質量控制、技術檢測、維護管理及其消防產品現場檢查中使用廣泛，可以用于火災自動報警系統的響應時間、水流指示器的延遲時間、電梯的迫降時間、燈具的應急工作時間等情形。

（二）、使用方法

秒表使用前，閱讀其說明書，或者參考下列操作方法進行測量操作。

1.測量單個時間

在秒表開啟狀態下，按MODE鍵選擇，即可出現秒表功能。按下START/STOP按鈕，開始計時，再次按下START/STOP按鈕，停止計時，顯示測出的時間數據。按LAP/RESET鍵，自動復位（即數據歸零）。

2.測量多個時間

測量不同步的多組時間數據時，采用多組計時功能（可記錄數據的數量以秒表的說明書為準）。測量時，首先在秒表開啟狀態下，按下START/STOP按鈕，開始計時，按下LAP/RESET按鈕，顯示不同物體的計秒數停止，并顯示在屏幕上方。此時秒表仍在記錄，內部電路仍在繼續為后面的物體累積計秒。全部物體記錄完成后正常停表，按RECALL可進入查看前面的記錄情況，上下翻動可用START/STOP和LAP/RESET兩鍵。

3.時間、日期調整

若需要進行時刻和日期的校正與調整，可按MODE鍵，待顯示時、分、秒的計秒數字時，按住RECALL鍵2秒后見數字閃爍即可選擇調整，直到顯示出所需要調整的正確秒數時為止，再按下RECALL鍵。

（三）、注意事項

1.電子秒表定期更換電池，一般在表盤顯示變暗時即可更換，不能待電子秒表電池耗盡再更換。

2.電子秒表平時放置在干燥、安全、無腐蝕的環境中，確保防潮、防震、防腐蝕、防火等防范措施到位。

3.避免在電子秒表上放置物品。

4.秒表損壞或者出現故障，送專業維修單位進行維修，并定期檢定。

5.秒表的精度一般在0.1s~0.2s，計時誤差主要因啟動、停止計時的人為操作誤差造成。

02

照度計

照度計是一種測量光度、亮度的專用儀器儀表。光照度是物體被照明的程度，即物體表面所得到的光通量與被照面積之比，單位為勒克司(lux，法定符號lx)，圖2-1。

圖2-1照度計

（一）、應用范圍

在消防監督檢查工作中一般用于測量消防應急照明設施的照度值是否符合規范的要求。

使用照度計測量應急照明燈地面中心低照度不應低于0.5Lx，地下人防工程的照度不應低于5Lx,使用照度計測量消防控制室、消防水泵房、防煙排煙機房、消防用電的蓄電池室、自備發電機房、電話總機房等火災發生時仍需堅持工作的房間正常照明時工作面的照度和應急照明時工作面的照度，圖2-2、圖2-3。

（二）、使用方法

使用前，閱讀其說明書，或者參考下列操作方法進行測量操作。

1.打開光檢測器蓋子，并將光檢測器水平放在測量目標照射范圍內不利點的位置。

2.選擇適合測量檔位。如果顯示屏左端只顯示“1”，表示照度過量，需要重新選擇大的量程。

3.當顯示數據比較穩定時，讀取并記錄讀數器中顯示的觀測值。觀測值等于讀數器中顯示數字與量程值的乘積。比如：屏幕上顯示500，選擇量程為“×2000”，照度測量值為1000000lx，即（500×2000）lx。

圖2-2照度計使用范例

圖2-3照度計使用范例

03

聲級計

數字聲級計，是一種按照一定的頻率計權和時間計權測量聲音的儀器，測量單位一般為分貝（dB），圖3-1。

圖3-1聲級計

從聲級計上得出的噪聲級讀數，必須注明測量條件，如單位為dB，且使用的是A計權網絡，則應記為dB（A）。

（一）、應用范圍

在消防監督檢查工作中主要用來測量報警廣播、水利警鈴、電警鈴、蜂鳴器等報警器件的聲響效果。數字聲級計，是一種按照一定的頻率計權和時間計權測量聲音的儀器，測量單位一般為分貝（dB）。在消防監督檢查工作中主要用來測量報警廣播、水利警鈴、電警鈴、蜂鳴器等報警器件的聲響效果。

圖3-2聲級計使用范例

（二）、使用方法（僅供參考，可查閱具體說明書）

1.按下電源開關，按下LEVEL選擇合適的檔位測量現在的噪音，以不出現“UNDER”或“OVER”符號為主。

2.要測量以人耳為感受的噪音請選用dBA。

3.要讀取及時的噪音量請選擇FAST。如果獲得當時的平均噪音量請選SLOW。

4.如要取得噪音量的值，可按“MAX”功能鍵，即可讀到噪音的值。

5.我們要求聲級計的測量范圍在30-130dB之間，準確度為±1.5dB，取樣率:2次/秒。

（三）、注意事項

1.環境噪聲大于60dB的場所，聲警報的聲壓級應高于背景噪聲15dB。

2.用聲級計測量報警閥動作后，距水力警鈴3m處聲壓級不低于70dB，圖3-2。

04

測距儀

測距儀是測量距離的工具，從測距基本原理，可以分為激光距儀、超聲波距儀和紅外距儀三類。激光測距儀是目前使用為廣泛的測距儀，是利用激光對目標的距離進行準確測定的儀器。激光測距儀在工作時向目標射出一束很細的激光，由光電元件接收目標反射的激光束，計時器測定激光束從發射到接收的時間，計算出從觀測者到目標的距離，圖4-1。消防檢測設備：www.diuleng.cn

圖4-1測距儀

（一）、應用范圍

測量距離、面積、空間體積。

（二）、使用方法（僅供參考，可查閱具體說明書）

1.測量單個距離

將激活的激光瞄準目標區域；輕按“測量”鍵；設置測量距離。設備立即顯示結果。

2.測量面積

按“面積”鍵，顯示面積顯示符號；按“測量”鍵，測量個距離；按“測量”鍵，測量第二個距離；該設備在總計行顯示結果，并在第二行顯示下一個測量值分別測量的距離。

3.測量空間體積

按“體積”鍵，顯示體積符號；按“測量”鍵，測量個距離；按“測量”鍵，測量第二個距離；按“測量”鍵，測量第三個距離；該設備在總計行顯示結果，并在第二行顯示下一個測量值分別測量的距離。

05

卷尺

卷尺是日常生活中常用的工量具。大家經常看到的是鋼卷尺，建筑和裝修常用，也是家庭必備工具之一。分為纖維卷尺，皮尺，腰圍尺等。魯班尺，風水尺，文公尺同樣是屬于鋼卷尺，圖5-1。

智慧消防產品 智慧消防智慧消防產品 智慧消防

圖5-1鋼卷尺

（一）、應用范圍

適用于檢查測量長度、高度等方面的指標，具體舉例如下：

1.手提式滅火器和推車式滅火器的噴射軟管的長度；

2.檢查推車式滅火器行駛機構的通過性能；

3.消防水帶的長度；

4.對消防水槍進行抗跌落性能試驗時確定跌落高度；

5.對水帶接口進行抗跌落性能試驗時確定跌落高度；

6.測量防火門的外形尺寸及其防火玻璃的外形尺寸；

7.設在頂棚上的排煙口，距可燃構件或可燃物的距離不應小于1.00m；

8.手提式滅火器噴射軟管的長度應不小于400mm（不包括軟管兩端的接頭）；

9.推車式滅火器噴射軟管的長度應不小于4m（不包括軟管兩端的接頭和噴射槍）；

10.在推（拉）過程中，推車式滅火器整體的低位置（除輪子外）與地面之間的間距不小于100mm；

11.消防水帶的長度不應小于水帶標稱長度1米；

12.對消防水槍進行抗跌落性能試驗時跌落高度為2土0.02m。三種不同姿態跌落后不應有破裂現象，且能正常操作使用；

13.對消防水槍進行抗跌落性能試驗時，內扣式接口以扣爪垂直朝下的位置、卡式接口和螺紋式接口以接口的軸線呈水平狀態，從離地1.5m土0.05m高處(從接口的低點算起)自由跌落到混凝土地面上五次。接口墜落五次后檢查，不應有破裂現象，且能正常操作使用；

14.防火門長度和高度的外形尺寸應≤樣品描述中的外形尺寸；

15.防火門的防火玻璃的外形尺寸應≤樣品描述中的玻璃外形尺寸。

06

風速計

風速計是測量空氣流速的儀器。一般為旋槳式風速計，由一個三葉或四葉螺旋槳組成感應部分，將其安裝在一個風向標的前端，使它隨時對準風的來向。槳葉繞水平軸以正比于風速的轉速旋轉，圖6-1。

圖6-1風速計

（一）、應用范圍

可用來測量防煙排煙系統中的送風口和排煙口的風速、風量，以校核其是否符合現行消防規范的有關規定。

（二）、使用方法（僅供參考，可查閱具體說明書）

風速、風溫測量

（1）打開電源開關。

（2）將風輪依順風方向與風向垂直放置，使風輪依風速大小自由轉動。

（3）讀取液晶顯示器上之風速及風溫值。

（4）欲改變風速單位，按UNIT3鍵，選取適當單位m/s、ft/min、knots、km/h、MPH。

（5）欲改變溫度單位，按℉/℃鍵即可選擇。

（6）欲作值、小值測量時，按MAX/MIN鍵選擇即可。

（7）按HOLD鍵即可作資料保留。

（三）、注意事項

保護對象周圍的空氣流動速度不宜大于3.0m/s。必要時，應采取擋風措施。

采用局部應用滅火系統的保護對象，應符合下列要求：

1.保護對象周圍的空氣流動速度不應大于2m/s。必要時，應采取擋風措施。

2.加壓送風口的風速不宜大于7m/s。選取每個獨立的送風系統或豎井取有利點檢查。

3.排煙閥(口)處的風速不宜大于10m/s。選取每個獨立的系統取有利點檢查。

（四）、測量排煙風口的風速的方法：

1.小截面風口（風口面積小于0.3m2），可采用5個測點，見圖6-2所示。

圖6-2小截面風口

2.當風口面積大于0.3m2時，對于矩形風口，見圖6-3所示，按風口斷面的大小劃分成若干個面積相等的矩形，測點布置在圖每個小矩形的中心，小矩形每邊的長度為200mm左右。

圖6-3矩形風口測點布置

3.對于條形風口見圖6-4所示，在高度方向上，至少安排兩個測點，沿其長度方向上，可取4－6個測點；對于圓形風罩，見圖6-5所示，并至少取5個測點，測點間距≤200mm。

圖6-4條縫形風口測點布置

4.若風口氣流偏斜時，可臨時安裝一截長度為0.5－1m，斷面尺寸與風口相同的短管進行測定。

圖6-5圓形風口測點布置

圖6-6風速計使用范例

07

數字微壓計

數字微壓計是用于測量高層建筑內機械加壓送風部位余壓值的一種儀器，圖7-1。例如防煙樓梯間送風余壓值不應小于50Pa，前室或合用前室送風余壓值不應小于25Pa。

圖7-1數字微壓計

（一）、應用范圍

用于測量保護區域的頂層、中間層及下層防煙樓梯間、前室、合用前室的余壓值，以校核其是否條例現行消防規范有的關要求，圖7-2。

防煙樓梯間的余壓值應為40～50Pa，前室、合用前室的余壓值應為25～30Pa。

圖7-2數字微壓計使用范例

（二）、使用方法（僅供參考，可查閱具體說明書）

1.打開電源開關，預熱15分鐘，按動調零掃鈕，使顯示屏顯地“0000”（傳感器兩端等壓）。

2.用膠管連接嘴與被測壓力源，測高于大氣壓接正壓接嘴；測低于大氣壓接負壓接嘴。另一接嘴通大氣、儀器示值即為表壓。用于消防監督時即正壓接嘴膠管置于機械加壓送風部位，負壓接嘴膠管置于常壓部位，觀察微壓計顯示屏顯示值，穩定后記錄測量結果。

08

消火栓系統試水裝置

消火栓系統試水檢測裝置是用于檢測室內消火栓的靜水壓，出水壓力，并校核水槍充實水柱的專用裝置，圖8-1。由水帶接口、短管、壓力表和悶蓋組成，可在消火栓出口形成一個測壓環節。當與消火栓和水帶、水槍連接時，檢測栓口出水壓力，當與消火栓和悶蓋連接時，檢測栓口靜水壓。

圖8-1消火栓系統試水檢測裝置

（一）、應用范圍

靜水壓力測試：使用消火栓系統試水裝置，選擇不利處消火栓，連接壓力表及悶蓋，開啟消火栓，測量栓口靜水壓力。（注：當建筑高度不超過100米時，高層建筑不利點消火栓靜壓不應低于0.07MPa，當建筑高度超過100米時，高層不利點消火栓靜水壓力不應低于0.15MPa。

使用消火栓系統試水裝置，選擇有利處消火栓，開啟消火栓，測量栓口靜水壓力。（注：栓口靜水壓力不應大于1.0MPa。

（二）、使用方法（僅供參考，可查閱具體說明書）

消火栓栓口靜水壓力的測量

1.將消火栓測壓接頭接到消火栓栓口。

2.安裝好壓力表，并調整壓力表檢測位置使之豎直向上。

3.在消火栓測壓接頭出口處裝上端蓋。

4.緩慢打開消火栓閥門，壓力表顯示的值為消火栓栓口的靜水壓力，圖8-2。

5.測量完成后，關閉消火栓閥門，旋松壓力表，使消火栓測壓接頭內的水壓泄掉，然后取下端蓋。在測量栓口靜壓時，開啟閥門應緩慢，避免壓力沖擊造成檢測裝置損壞。

動壓測試：使用消火栓試水檢測裝置，打開悶蓋，按設計出水量開啟消火栓，啟動消防泵，測量不利處消火栓出水壓力。（注：消火栓充實水柱應符合設計要求，建筑高度小于24m普通建筑，充實水柱不小于7m，建筑高度小于100m高層建筑，甲乙類廠房，超過六層民用，超過四層廠房、庫房，充實水柱不小于10m，建筑高度小于100m高層工業建筑，高架庫房，充實水柱不小于13m。可以參看表1。

使用消火栓系統試水檢測裝置，打開悶蓋，按設計出水量開啟消火栓，啟動消防泵，測量有利處消火栓出水壓力。（注：栓口出水壓力不應大于0.5MPa,如大于0.5MPa,消火栓處應設減壓裝置)。

表1水槍出水壓力和流量、充實水柱關系表

注：紅字部分是常用數值。

圖8-2消火栓系統試水檢測裝置使用范例

09

超聲波流量計

超聲波在流動的流體中傳播時就載上流體流速的信息。因此通過接收到的超聲波就可以檢測出流體的流速，從而換算成流量，圖9-1。

圖9-1超聲波流量計

（一）、應用范圍

用來檢測消火栓系統和水噴淋系統的給水量以及消防豎管的流量分配。

《高規》規定高層建筑室內消火栓的設計流量為20L/S—40L/S。

《建規》規定民用建筑室內消火栓的設計流量為5L/S—30L/S，室外消防水量為10L/S—30L/S；廠房倉庫等設計流量為5L/S—40L/S；室外消防水量為10L/S—45L/S。

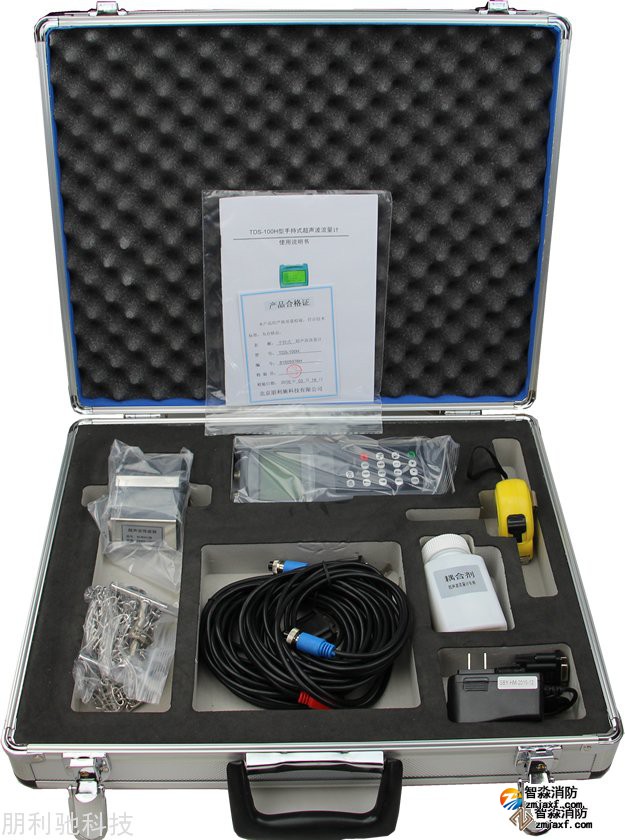

手持式超聲波流量計。其測量管徑在0-700mm，精度±1%。

（二）、使用方法（僅供參考，可查閱具體說明書）

先將傳感器與主機相接，紅色傳感器接于上游端子，藍色傳感器放于下游端子。然后將兩個磁性傳感器與所測流量的管道連接，若不能相吸引，則采用支架將傳感器固定。固定好后打開主機輸入管道材質、直徑、傳感器距離，流體性質等相應的參數，即可開始測量。

超聲波流量計的傳感器一般采用V方式和Z方式安裝，通常情況下，管徑小于300mm時，采用V方式安裝，管徑大于200mm時，采用Z方式安裝。對于即可以用V方式安裝又可以Z方式安裝的傳感器，盡量選用Z方式。實踐表明，Z方式安裝的傳感器超聲波信號強度高，測量的穩定性也好，圖9-2。

圖9-2超聲波流量計使用范例

10

防火涂料測厚儀

防火涂料測厚儀又叫涂層測厚儀，是一種小型測量儀，圖10-1，它能、無損傷、精密地進行磁性金屬基體上的非磁性覆蓋層厚度的測量。根據原理可分為：渦流式和超聲波式。

圖10-1防火涂料測厚儀

（一）、應用范圍

適用于測量薄型（膨脹型）、超薄型鋼結構防火涂料的厚度檢查和膨脹倍數檢查。

1.在已施工涂料的構件上，隨機選取3個不同的涂層部位，分別用磁性測厚儀測量其厚度

2.然后點燃專用燃氣噴槍分別對準選定的三個位置，噴燈外焰應充分接觸涂層，供火時間不低于15分鐘。停止供火后觀察涂層是否膨脹發泡，用游標卡尺測量其發泡層厚度,結果相除。

薄型（膨脹型）鋼結構防火涂料膨脹倍數應≥5，超薄型鋼結構防火涂料≥10。

（二）、使用方法（僅供參考，可查閱具體說明書）

1.調零：將探頭置于無涂層的光潔平整的底材（即與有涂層的待測工件材質相同）上，探頭軸線與底材平面垂直并且接觸緊密，旋動調零旋鈕使液晶顯示器顯示0

2.標準：將隨本儀器配置的標有厚度值的標準厚度試塊（有機玻璃），置于探頭與上述底材之間，旋動校準旋鈕，使液晶顯示器顯示試塊的標稱厚度值；

3.重復調零和校準幾次，直至達到在調零狀況下，顯示器顯示0；同時在校準狀況下，顯示器顯示標準試塊厚度值之后，便可對待測工件進行厚度測量了。

（三）、注意事項

測量時，必須保證探頭軸線一定垂直于被測工作表面，并且接觸嚴密。

11

噴水末端試水接頭

噴水末端試水接頭裝置可用于模擬一只噴頭開放，進行滅火功能試驗，并進行動靜壓力的測量，圖11-1。

圖11-1水噴淋末端試水裝置

（一）、應用范圍

1.高位水箱供水時不利點噴頭的工作壓力；

2.水流指示器動作時報警時間；

3.報警閥的壓力開關動作報警時間；

4.距水力警鈴3m遠處聲強；

5.噴淋泵完成啟動的時間；

6.噴淋泵供水的不利點噴頭工作壓力；

7.水流指示器、壓力開關的復位。

（二）、使用方法（僅供參考，可查閱具體說明書）

將接頭與水噴淋系統管道末端的實驗閥門連接，將裝置的末端的螺母卸下，開啟水噴淋系統末端的實驗閥門，既可進行檢測。

12

點型感煙探測器試驗器

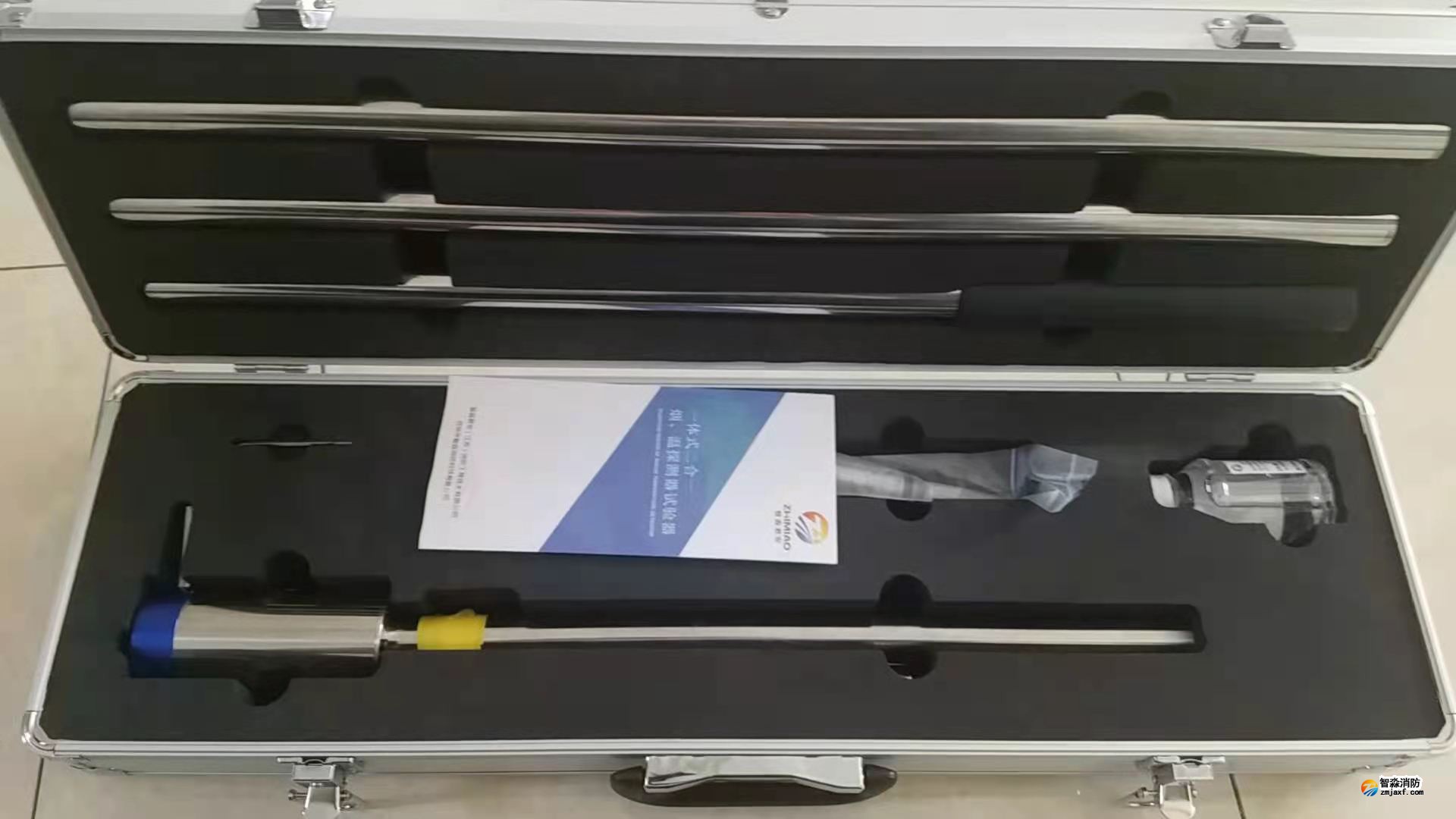

顧名思義是用于測試點型感煙探測器試驗器功能的儀器，圖12-1。

圖12-1點型感煙火災探測器試驗器

（一）、應用范圍

適用于檢查點型感煙火災探測器。

（二）、使用方法（僅供參考，可查閱具體說明書）

用加煙器向點型感煙火災探測器施加煙氣，點型感煙火災探測器的報警確認燈應長時間亮起，并保持至復位，同時火災報警控制器應有對應的報警點顯示，顯示的位置應與點型感煙火災探測器所在的位置一致。

在火災報警控制器處復位，剛才報警的點型感煙火災探測器的報警確認燈就結束長時間亮起狀態，恢復到正常監視狀態。

如果30秒內探測器燈亮，屬于正常，否則不合格。

13

點型感溫探測器試驗器

顧名思義是用于測試點型感溫探測器試驗器功能的儀器，圖13-1。

圖13-1點型感溫火災探測器試驗器

（一）、應用范圍

適用于檢查點型感溫火災探測器。

（二）、使用方法（僅供參考，可查閱具體說明書）

用熱風機向點型感溫火災探測器的感溫元件加熱，圖30，點型感溫火災探測器的報警確認燈應長時間亮起，并保持至復位，同時火災報警控制器應有對應的報警點顯示，顯示的位置應與點型感溫火災探測器所在的位置一致。

在火災報警控制器處復位，剛才報警的點型感溫火災探測器的報警確認燈就結束長時間亮起狀態，恢復到正常監視狀態。

（三）、注意事項

熱風機應能產生使點型感溫火災探測器報警的熱氣流，進行試驗時，氣流溫度應大于80℃。

14

線形光束感煙探測器濾光片

用于測試線形光束感煙探測器功能的儀器，圖14-1。

圖14-1線形光束感煙探測器濾光片

（一）、應用范圍

適用于檢查線型光束感煙火災探測器，圖14-2。

（二）、使用方法（僅供參考，可查閱具體說明書）

1.選用兩片不同隔離度的濾光片：0.9dB濾光片和10.0dB。

2.將透光度為0.9dB的濾光片置于探測器的光路中并盡可能靠近接收器，觀察火災報警控制器的顯示狀態和火災探測器的報警確認燈狀態。如果30s內未發出火災報警信號，說明該探測器正常。

3.將透光度為10.0dB的濾光片置于探測器的光路中并盡可能靠近接收器，觀察火災報警控制器的顯示狀態和火災探測器的報警確認燈狀態。如果30s內未發出火災報警信號，說明該探測器正常。

圖14-2線形光束感煙探測器濾光片工作原理

（三）、注意事項

因為線型光束感煙火災探測器的響應閾值應不小于1.0dB不大于10.0dB，所以0.9dB和10.0dB的濾光片都是探測器不響應的極限值。所以當放置這兩片濾光片在探測器光路中時，如果探測器不響應，則認為探測器正常；如果探測器報警，則認為探測器不正常。必須兩次測試都合格，則認為探測器正常。

15

火焰探測器功能試驗器

用于測試火焰探測器功能的儀器，圖15-1。

圖15-1火焰探測器功能試驗器

（一）、應用范圍

用于火焰探測器調試、驗收和維護檢查。對火焰探測器，感溫（定溫、差定溫）探測器進行火災響應試驗。

（二）、使用方法（僅供參考，可查閱具體說明書）

將火焰光源（如打火機、蠟燭，火焰高度4cm左右）置于距離探測器正前方1m處，靜止或抖動，點型火焰火災探測器的報警確認燈應長時間亮起，并保持至復位，同時火災報警控制器應有對應的報警點顯示，顯示的位置應與點型火焰火災探測器所在的位置一致。

在探測器監測視角范圍內、距離探測器0.55～1.00m處，放置紫外光波長<280nm或紅外光波長>850nm光源，靜止或抖動，在30s內，查看探測器報警確認燈和火災報警控制器火警信號顯示；撤消光源后，查看探測器的復位功能。

在火災報警控制器處復位，剛才報警的點型火焰火災探測器的報警確認燈就結束長時間亮起狀態，恢復到正常監視狀態。

圖15-2火焰探測器功能試驗器火焰正常高度

1.火焰光源（如打火機、蠟燭）的火焰高度應在4cm左右，圖15-2。

2.應將火焰光源置于距離探測器正前方1m處。

3.可以同時用秒表測定從報警確認燈亮起至火災報警控制器發出報警聲光和顯示的響應時間。

16

紅外測溫儀

紅外測溫儀是用來非接觸測量溫度的儀器，圖16-1，它的測溫原理是將物體發射的紅外線具有的輻射能轉變成電信號，紅外線輻射能的大小與物體本身的溫度相對應，根據轉變成電信號大小，可以確定物體的溫度。

圖16-1紅外測溫儀

（一）、應用范圍

紅外測溫儀無需接觸即可、精確地測量物體表面溫度，非常方便。在電氣消防安全檢測時，用來檢測電氣線路超溫情況。是電氣消防檢測不可缺少的檢測儀器。

紅外測溫儀分為便攜式紅外測溫儀和固定式紅外測溫儀。我們在消防電氣檢測中常用的是測量范圍在-30-350℃，精度±2%或±2℃的便攜式紅外測溫儀。

圖16-2紅外測溫儀使用范例

圖16-3紅外測溫儀使用范例

（二）、使用方法（僅供參考，可查閱具體說明書）

測溫儀會在按下扳機時打開。若連續8秒鐘內沒有檢測到活動，測溫儀會關閉。測量溫度時，將測溫儀瞄準目標，拉起并保持扳機不動。松開扳機以保持溫度讀數。一定要考慮距離與光點尺寸比以及視場。激光僅用于瞄準目標物體，圖16-2、16-3。

要找出熱點或冷點，將測溫儀瞄準目標區域之外。然后，緩慢地上下移動以掃描整個區域，直到找到熱點或冷點為止。

17

紅外熱像儀

紅外熱像儀是利用紅外探測器和光學成像物鏡接受被測目標的紅外輻射能量分布圖形反映到紅外探測器的光敏元件上，從而獲得紅外熱像圖，這種熱像圖與物體表面的熱分布場相對應，圖35。通俗地講紅外熱像儀就是將物體發出的不可見紅外能量轉變為可見的熱圖像。熱圖像的上面的不同顏色代表被測物體的不同溫度。在消防監督檢查工作中一般用于測量電氣火災隱患。

圖17-1紅外熱像儀

應用范圍

用紅外熱像儀測量導線接頭、導線與設備或器具接線端子的溫度，其允許溫度應符合相關規定，圖17-1。

圖17-2紅外熱像儀使用范例

18

防爆靜電電壓表

在一些具有可燃性氣體或粉塵的場所，靜電是要禁止的，而靜電又往往無法發現和感覺到，對于管道或皮帶的輸送、物料的攪拌或人體上產生的靜電，是我們日常檢查的重點之一。利用防爆型靜電電壓表就可以測量這些場所的靜電電壓，圖18-1。

圖18-1防爆型靜電電壓表

（一）、應用范圍

1.石油、化工、糧食加工、粉末加工、管道輸送氣體、液體、粉塵等。

2.氣體、液體、粉塵的噴射（沖洗、噴漆、泄露）。

3.皮帶輸送。

4.物料攪拌、混合、過濾等。

5.高速行駛的交通工具。

6.人體靜電（行走、脫衣、梳理毛發、用有機溶劑洗衣等）。

（二）、使用方法（僅供參考，可查閱具體說明書）

1.打開電源開關，接通電源；

2.距離帶電體30cm以上處按調零開關調零，消除感應屏上的靜電。

3.將電壓表探頭由30cm處靠近被測物體規定的距離處，讀取電壓值（為液晶顯示值×10）；

4.不要用手去觸摸感應屏，以免損壞輸入器件。

（三）、注意事項

1.電極板不能直接接觸被測物體，以免發生靜電轉移，影響測量準確性。

2.應保持感應板的清潔。

3.感應板不能碰撞硬物體。

4.儀器顯示數字不清或不顯示時，請打開后蓋，更換電池。

5.由于靜電總是集中在物體的尖端、邊緣等部位，這些部位的電荷密度高，且容易放電。因此，測量時要盡可能測量這些部位。

防爆靜電電壓表的測量范圍宜在0-40KV，誤差<±20V。

19

接地電阻測試儀

接地電阻測試儀是檢驗測量接地電阻的常用儀表，也是電氣安全檢查與接地工程竣工驗收不可缺少的工具，圖19-1。

圖19-1接地電阻測試儀

（一）、應用范圍

在消防監督檢查工作中一般用于測量儲油罐、避雷針等防雷接地電阻。例如防火檢測中甲、乙、丙類液體貯罐及其附屬設備，應設接地裝置，接地電阻不應大于10Ω。

（二）、注意事項

電氣系統的接地電阻值應符合設計文件。如設計無規定時，單獨設置的配電系統保護接地，其接地電阻應不大于4Ω。

防靜電接地電阻值應符合下列數值：

1.防靜電與防感應雷共用接地的接地電阻應不大于10Ω；

2.單獨設置的防靜電保護的接地裝置電阻應不大于100Ω。

加油加氣站采用共用接地裝置時接地電阻不應大于4Ω，單獨設置接地裝置時，油罐、液化石油氣罐和壓縮天然氣儲氣罐組的防雷接地裝置的接地電阻、配線電纜金屬外皮兩端和保護鋼管兩端的接地裝置的接地電阻不應大于10Ω；保護接地電阻不應大于4Ω；地上油品、液化石油氣和天然氣管道始、末端和分支處的接地裝置的接地電阻不應大于30Ω，圖19-2。

圖19-2接地電阻測試儀使用范例

20

絕緣電阻測試儀

它是一種用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等絕緣電阻的專門儀器，圖20-1。

圖20-1絕緣電阻測試儀

（一）、應用范圍

檢測相線與設備接地線之間的電阻，判斷絕緣程度。在消防監督檢查工作中一般用于測量導線的對地絕緣電阻。

導線的絕緣皮無論是聚氯乙烯塑料還是橡膠層，隨著使用時間長，會出現自然老化現象，或由于負荷較大，使導線發熱而使絕緣性能下降。絕緣層的絕緣性能的下降往往是用肉眼無法發現的，這種隱患將可能導致火災和人身危險。另外，在日常的安全檢查時，導線的相線和電氣設備的絕緣性能也是檢查的重點，需要測量相線和設備接地線之間的電阻，以判斷相線和設備之間的絕緣程度。

（二）、使用方法（僅供參考，可查閱具體說明書）

1.儀器開始自動檢測電池容量，當指針停在BATT.GOOD區,則電池是好的,否則需充電。

2.選擇需要的測試電壓（2.5KV/5KV/10KV）。

3.按動測試鍵，開始測試。這時測試鍵左邊高壓輸出指示燈發亮并且儀表內置蜂鳴器每隔1秒鐘響一聲，代表LINE端有高壓輸出。

4.儀表每隔一定時間發出提示音（15秒、1分鐘、10分鐘）

5.當綠色LED亮,在外圈讀絕緣電阻值(高范圍);紅色LED亮,則讀內圈刻度,對(2.5KV和5KV)或(5KV和10KV)雙電壓等級的絕緣測試,則讀黑色和紅色刻度(對HT2550或HT2503型而言)。測試完后,再次按動測試鍵（18），儀表停止測試，等幾秒鐘,不要立即把探頭從測試電路移開。這時儀表將自動釋放測試電路中的殘存電荷。

（三）、注意事項

1.當外接交流電源未接通時，如果儀表電源指示燈未亮，應接入交流電源給機內電池充電。

2.測試過程中，嚴禁觸模LINE端裸露部分以免發生觸電危險。

3.試驗完畢或重復進行試驗時，必須將被試物短接后對地充分放電（儀表也有內置自動放電功能，不過時間較長）。

21

萬用表

萬用表是電氣檢測作業中常用的儀器之一。此儀表可用來測量直流和交流電壓、直流電流、電阻、溫度、二極管正向壓降、晶體管hFE參數及電路通斷等，圖21-1。

在消防監督檢查工作中涉及到這些參數的測量時均可使用數字萬用表。

圖21-1萬用表

（一）、應用范圍

測量直流和交流電壓、直流電流、電阻、溫度、二極管正向壓降、晶體管hFE參數及電路通斷等。

應用例子1：

檢查水流指示器（有延遲功能、或無延遲功能）有無輸出信號。

1.對于沒有延遲功能的水流指示器，將萬用表連接水流指示器的輸出接線，將水流指示器漿片沿著箭頭指示方向推到底，萬用表應有接通信號。

2.對于有延遲功能的水流指示器，將萬用表連接水流指示器的輸出接線，將水流指示器漿片沿著箭頭指示方向推到底，同時啟動秒表，延遲時間后萬用表應有接通信號。

應用例子2：

檢查氣體滅火控制器反饋。

拆開該防護區啟動鋼瓶的啟動信號線、并與萬用表連接。將萬用表調節至直流電壓檔后，觸發該防護區的緊急啟動按鈕并用秒表開始計時，測量延時啟動時間，經30s延時后，查看防護區內聲光報警裝置、通風設施、以及入口處聲光報警裝置的動作情況，查看氣體滅火控制器與消防控制室顯示的反饋信號。

（二）、使用方法（僅供參考，可查閱具體說明書）

將黑表筆插入COM插孔，紅表筆插入VΩmA插孔。選擇旋鈕放置相應的測試位置，然后將兩個表筆并接在被測負載或信號源上。

22

鉗型電流表

用普通電流表測量需要將電路切斷停機后才能將電流表接入進行測量。鉗形電流表是由電流互感器和電流表組合而成，被測電流所通過的導線可以不必切斷就可穿過鐵心張開的缺口來測量，圖22-1。通常可測量交流電流、交直流電壓及電阻，適用大電流的測試，使用方便，是防火檢查和電氣消防檢測不可缺少的檢測儀器。

圖22-1鉗形電流表

（一）、應用范圍

交直流電流電壓測量、交流電流測量、電阻、二極管及通斷測試、火線判別等。

（二）、使用方法（僅供參考，可查閱具體說明書）

（1）將功能開關置于A~檔

（2）用鉗頭卡住單根被測導線，調整被測導線與鉗頭垂直并處于鉗頭的幾何中心位置，檢查鉗頭應閉合良好。

（3）此時LCD讀數即為被測交流電流值，圖22-2。

圖22-2鉗形電流表使用范例

23

測力計

利用金屬的彈性制成標有刻度用以測量力的大小的儀器，謂之“測力計”，圖23-1。測力計有各種不同的構造形式，但它們的主要部分都是彎曲有彈性的鋼片或螺旋形彈簧。當外力使彈性鋼片或彈簧發生形變時，通過杠桿等傳動機構帶動指針轉動，指針停在刻度盤上的位置，即為外力的數值。

圖23-1測力計

應用范圍

舉例如下：適用于檢查消防水帶的單位長度質量；適用于測量排煙防火閥手動開啟的操作力；測量開啟排煙閥的拉力；檢漏裝置測試；閉門器開啟/關閉力矩的測試。

消防監督技術裝備的管理與維護

應建立消防監督技術裝備使用管理制度,明確專人管理、維護和保養。

裝備的使用人員,應熟悉裝備和系統的性能、技術指標及有關標準，并接受相應的培訓，遵守操作規程。

1.所有設備的技術資料、說明書、維修和計量檢定記錄應存檔備查。

2.凡依法需要計量檢定的裝備,應進行定期計量檢定，以保證裝備的可靠性。

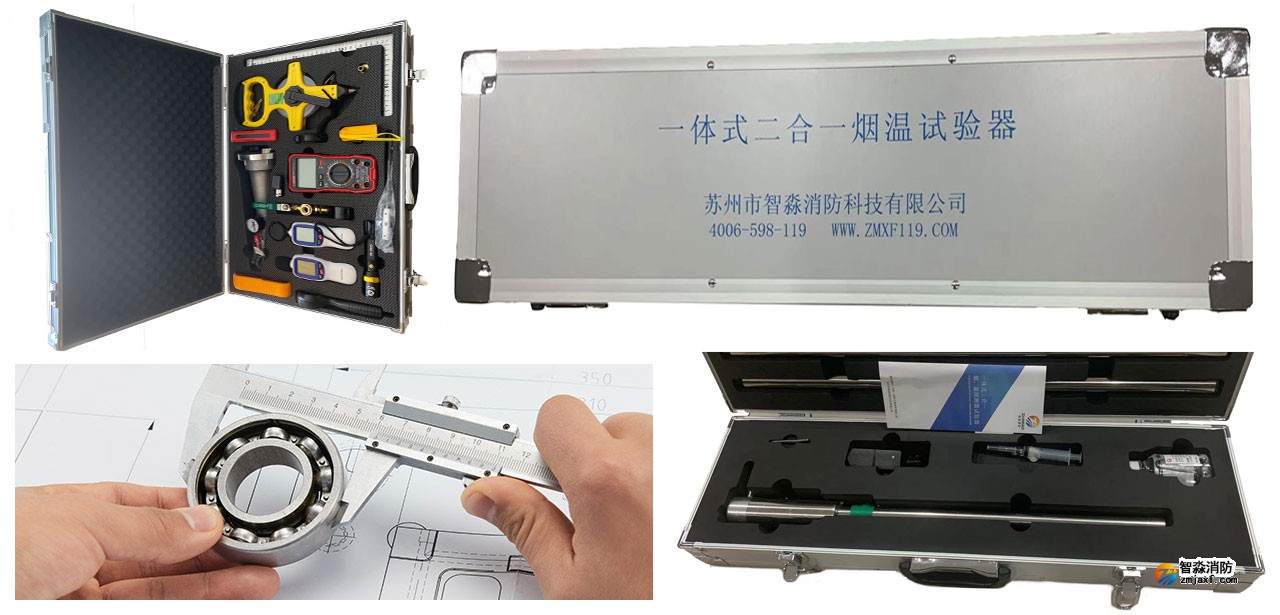

智淼消防提供二級消防檢測設備滿足國家檢測標準GA1157-2014消防設施維護保養設備 一二級消防檢測設備

消防檢測儀器使用方法及應用：

1.秒表

秒表主要有機械秒表和電子表等2類，電子秒表主要為三按鍵和四按鍵2大類。現在，使用為廣泛的是電子秒表，機械秒表使用已很少見。目前，國產電子秒表一般是利用石英振蕩器的振蕩頻率作為時間基準，采用6位液晶數字顯示時間，具有顯示直觀、讀取方便、功能多等優點，如圖1-1所示。

圖1-1秒表

（一）、應用范圍

秒表在建設工程消防施工質量控制、技術檢測、維護管理及其消防產品現場檢查中使用廣泛，可以用于火災自動報警系統的響應時間、水流指示器的延遲時間、電梯的迫降時間、燈具的應急工作時間等情形。

（二）、使用方法

秒表使用前，閱讀其說明書，或者參考下列操作方法進行測量操作。

1.測量單個時間

在秒表開啟狀態下，按MODE鍵選擇，即可出現秒表功能。按下START/STOP按鈕，開始計時，再次按下START/STOP按鈕，停止計時，顯示測出的時間數據。按LAP/RESET鍵，自動復位（即數據歸零）。

2.測量多個時間

測量不同步的多組時間數據時，采用多組計時功能（可記錄數據的數量以秒表的說明書為準）。測量時，首先在秒表開啟狀態下，按下START/STOP按鈕，開始計時，按下LAP/RESET按鈕，顯示不同物體的計秒數停止，并顯示在屏幕上方。此時秒表仍在記錄，內部電路仍在繼續為后面的物體累積計秒。全部物體記錄完成后正常停表，按RECALL可進入查看前面的記錄情況，上下翻動可用START/STOP和LAP/RESET兩鍵。

3.時間、日期調整

若需要進行時刻和日期的校正與調整，可按MODE鍵，待顯示時、分、秒的計秒數字時，按住RECALL鍵2秒后見數字閃爍即可選擇調整，直到顯示出所需要調整的正確秒數時為止，再按下RECALL鍵。

（三）、注意事項

1.電子秒表定期更換電池，一般在表盤顯示變暗時即可更換，不能待電子秒表電池耗盡再更換。

2.電子秒表平時放置在干燥、安全、無腐蝕的環境中，確保防潮、防震、防腐蝕、防火等防范措施到位。

3.避免在電子秒表上放置物品。

4.秒表損壞或者出現故障，送專業維修單位進行維修，并定期檢定。

5.秒表的精度一般在0.1s~0.2s，計時誤差主要因啟動、停止計時的人為操作誤差造成。

02

照度計

照度計是一種測量光度、亮度的專用儀器儀表。光照度是物體被照明的程度，即物體表面所得到的光通量與被照面積之比，單位為勒克司(lux，法定符號lx)，圖2-1。

圖2-1照度計

（一）、應用范圍

在消防監督檢查工作中一般用于測量消防應急照明設施的照度值是否符合規范的要求。

使用照度計測量應急照明燈地面中心低照度不應低于0.5Lx，地下人防工程的照度不應低于5Lx,使用照度計測量消防控制室、消防水泵房、防煙排煙機房、消防用電的蓄電池室、自備發電機房、電話總機房等火災發生時仍需堅持工作的房間正常照明時工作面的照度和應急照明時工作面的照度，圖2-2、圖2-3。

（二）、使用方法

使用前，閱讀其說明書，或者參考下列操作方法進行測量操作。

1.打開光檢測器蓋子，并將光檢測器水平放在測量目標照射范圍內不利點的位置。

2.選擇適合測量檔位。如果顯示屏左端只顯示“1”，表示照度過量，需要重新選擇大的量程。

3.當顯示數據比較穩定時，讀取并記錄讀數器中顯示的觀測值。觀測值等于讀數器中顯示數字與量程值的乘積。比如：屏幕上顯示500，選擇量程為“×2000”，照度測量值為1000000lx，即（500×2000）lx。

圖2-2照度計使用范例

圖2-3照度計使用范例

03

聲級計

數字聲級計，是一種按照一定的頻率計權和時間計權測量聲音的儀器，測量單位一般為分貝（dB），圖3-1。

圖3-1聲級計

從聲級計上得出的噪聲級讀數，必須注明測量條件，如單位為dB，且使用的是A計權網絡，則應記為dB（A）。

（一）、應用范圍

在消防監督檢查工作中主要用來測量報警廣播、水利警鈴、電警鈴、蜂鳴器等報警器件的聲響效果。數字聲級計，是一種按照一定的頻率計權和時間計權測量聲音的儀器，測量單位一般為分貝（dB）。在消防監督檢查工作中主要用來測量報警廣播、水利警鈴、電警鈴、蜂鳴器等報警器件的聲響效果。

圖3-2聲級計使用范例

（二）、使用方法（僅供參考，可查閱具體說明書）

1.按下電源開關，按下LEVEL選擇合適的檔位測量現在的噪音，以不出現“UNDER”或“OVER”符號為主。

2.要測量以人耳為感受的噪音請選用dBA。

3.要讀取及時的噪音量請選擇FAST。如果獲得當時的平均噪音量請選SLOW。

4.如要取得噪音量的值，可按“MAX”功能鍵，即可讀到噪音的值。

5.我們要求聲級計的測量范圍在30-130dB之間，準確度為±1.5dB，取樣率:2次/秒。

（三）、注意事項

1.環境噪聲大于60dB的場所，聲警報的聲壓級應高于背景噪聲15dB。

2.用聲級計測量報警閥動作后，距水力警鈴3m處聲壓級不低于70dB，圖3-2。

04

測距儀

測距儀是測量距離的工具，從測距基本原理，可以分為激光距儀、超聲波距儀和紅外距儀三類。激光測距儀是目前使用為廣泛的測距儀，是利用激光對目標的距離進行準確測定的儀器。激光測距儀在工作時向目標射出一束很細的激光，由光電元件接收目標反射的激光束，計時器測定激光束從發射到接收的時間，計算出從觀測者到目標的距離，圖4-1。消防檢測設備：www.diuleng.cn

圖4-1測距儀

（一）、應用范圍

測量距離、面積、空間體積。

（二）、使用方法（僅供參考，可查閱具體說明書）

1.測量單個距離

將激活的激光瞄準目標區域；輕按“測量”鍵；設置測量距離。設備立即顯示結果。

2.測量面積

按“面積”鍵，顯示面積顯示符號；按“測量”鍵，測量個距離；按“測量”鍵，測量第二個距離；該設備在總計行顯示結果，并在第二行顯示下一個測量值分別測量的距離。

3.測量空間體積

按“體積”鍵，顯示體積符號；按“測量”鍵，測量個距離；按“測量”鍵，測量第二個距離；按“測量”鍵，測量第三個距離；該設備在總計行顯示結果，并在第二行顯示下一個測量值分別測量的距離。

05

卷尺

卷尺是日常生活中常用的工量具。大家經常看到的是鋼卷尺，建筑和裝修常用，也是家庭必備工具之一。分為纖維卷尺，皮尺，腰圍尺等。魯班尺，風水尺，文公尺同樣是屬于鋼卷尺，圖5-1。

智慧消防產品 智慧消防智慧消防產品 智慧消防

圖5-1鋼卷尺

（一）、應用范圍

適用于檢查測量長度、高度等方面的指標，具體舉例如下：

1.手提式滅火器和推車式滅火器的噴射軟管的長度；

2.檢查推車式滅火器行駛機構的通過性能；

3.消防水帶的長度；

4.對消防水槍進行抗跌落性能試驗時確定跌落高度；

5.對水帶接口進行抗跌落性能試驗時確定跌落高度；

6.測量防火門的外形尺寸及其防火玻璃的外形尺寸；

7.設在頂棚上的排煙口，距可燃構件或可燃物的距離不應小于1.00m；

8.手提式滅火器噴射軟管的長度應不小于400mm（不包括軟管兩端的接頭）；

9.推車式滅火器噴射軟管的長度應不小于4m（不包括軟管兩端的接頭和噴射槍）；

10.在推（拉）過程中，推車式滅火器整體的低位置（除輪子外）與地面之間的間距不小于100mm；

11.消防水帶的長度不應小于水帶標稱長度1米；

12.對消防水槍進行抗跌落性能試驗時跌落高度為2土0.02m。三種不同姿態跌落后不應有破裂現象，且能正常操作使用；

13.對消防水槍進行抗跌落性能試驗時，內扣式接口以扣爪垂直朝下的位置、卡式接口和螺紋式接口以接口的軸線呈水平狀態，從離地1.5m土0.05m高處(從接口的低點算起)自由跌落到混凝土地面上五次。接口墜落五次后檢查，不應有破裂現象，且能正常操作使用；

14.防火門長度和高度的外形尺寸應≤樣品描述中的外形尺寸；

15.防火門的防火玻璃的外形尺寸應≤樣品描述中的玻璃外形尺寸。

06

風速計

風速計是測量空氣流速的儀器。一般為旋槳式風速計，由一個三葉或四葉螺旋槳組成感應部分，將其安裝在一個風向標的前端，使它隨時對準風的來向。槳葉繞水平軸以正比于風速的轉速旋轉，圖6-1。

圖6-1風速計

（一）、應用范圍

可用來測量防煙排煙系統中的送風口和排煙口的風速、風量，以校核其是否符合現行消防規范的有關規定。

（二）、使用方法（僅供參考，可查閱具體說明書）

風速、風溫測量

（1）打開電源開關。

（2）將風輪依順風方向與風向垂直放置，使風輪依風速大小自由轉動。

（3）讀取液晶顯示器上之風速及風溫值。

（4）欲改變風速單位，按UNIT3鍵，選取適當單位m/s、ft/min、knots、km/h、MPH。

（5）欲改變溫度單位，按℉/℃鍵即可選擇。

（6）欲作值、小值測量時，按MAX/MIN鍵選擇即可。

（7）按HOLD鍵即可作資料保留。

（三）、注意事項

保護對象周圍的空氣流動速度不宜大于3.0m/s。必要時，應采取擋風措施。

采用局部應用滅火系統的保護對象，應符合下列要求：

1.保護對象周圍的空氣流動速度不應大于2m/s。必要時，應采取擋風措施。

2.加壓送風口的風速不宜大于7m/s。選取每個獨立的送風系統或豎井取有利點檢查。

3.排煙閥(口)處的風速不宜大于10m/s。選取每個獨立的系統取有利點檢查。

（四）、測量排煙風口的風速的方法：

1.小截面風口（風口面積小于0.3m2），可采用5個測點，見圖6-2所示。

圖6-2小截面風口

2.當風口面積大于0.3m2時，對于矩形風口，見圖6-3所示，按風口斷面的大小劃分成若干個面積相等的矩形，測點布置在圖每個小矩形的中心，小矩形每邊的長度為200mm左右。

圖6-3矩形風口測點布置

3.對于條形風口見圖6-4所示，在高度方向上，至少安排兩個測點，沿其長度方向上，可取4－6個測點；對于圓形風罩，見圖6-5所示，并至少取5個測點，測點間距≤200mm。

圖6-4條縫形風口測點布置

4.若風口氣流偏斜時，可臨時安裝一截長度為0.5－1m，斷面尺寸與風口相同的短管進行測定。

圖6-5圓形風口測點布置

圖6-6風速計使用范例

07

數字微壓計

數字微壓計是用于測量高層建筑內機械加壓送風部位余壓值的一種儀器，圖7-1。例如防煙樓梯間送風余壓值不應小于50Pa，前室或合用前室送風余壓值不應小于25Pa。

圖7-1數字微壓計

（一）、應用范圍

用于測量保護區域的頂層、中間層及下層防煙樓梯間、前室、合用前室的余壓值，以校核其是否條例現行消防規范有的關要求，圖7-2。

防煙樓梯間的余壓值應為40～50Pa，前室、合用前室的余壓值應為25～30Pa。

圖7-2數字微壓計使用范例

（二）、使用方法（僅供參考，可查閱具體說明書）

1.打開電源開關，預熱15分鐘，按動調零掃鈕，使顯示屏顯地“0000”（傳感器兩端等壓）。

2.用膠管連接嘴與被測壓力源，測高于大氣壓接正壓接嘴；測低于大氣壓接負壓接嘴。另一接嘴通大氣、儀器示值即為表壓。用于消防監督時即正壓接嘴膠管置于機械加壓送風部位，負壓接嘴膠管置于常壓部位，觀察微壓計顯示屏顯示值，穩定后記錄測量結果。

08

消火栓系統試水裝置

消火栓系統試水檢測裝置是用于檢測室內消火栓的靜水壓，出水壓力，并校核水槍充實水柱的專用裝置，圖8-1。由水帶接口、短管、壓力表和悶蓋組成，可在消火栓出口形成一個測壓環節。當與消火栓和水帶、水槍連接時，檢測栓口出水壓力，當與消火栓和悶蓋連接時，檢測栓口靜水壓。

圖8-1消火栓系統試水檢測裝置

（一）、應用范圍

靜水壓力測試：使用消火栓系統試水裝置，選擇不利處消火栓，連接壓力表及悶蓋，開啟消火栓，測量栓口靜水壓力。（注：當建筑高度不超過100米時，高層建筑不利點消火栓靜壓不應低于0.07MPa，當建筑高度超過100米時，高層不利點消火栓靜水壓力不應低于0.15MPa。

使用消火栓系統試水裝置，選擇有利處消火栓，開啟消火栓，測量栓口靜水壓力。（注：栓口靜水壓力不應大于1.0MPa。

（二）、使用方法（僅供參考，可查閱具體說明書）

消火栓栓口靜水壓力的測量

1.將消火栓測壓接頭接到消火栓栓口。

2.安裝好壓力表，并調整壓力表檢測位置使之豎直向上。

3.在消火栓測壓接頭出口處裝上端蓋。

4.緩慢打開消火栓閥門，壓力表顯示的值為消火栓栓口的靜水壓力，圖8-2。

5.測量完成后，關閉消火栓閥門，旋松壓力表，使消火栓測壓接頭內的水壓泄掉，然后取下端蓋。在測量栓口靜壓時，開啟閥門應緩慢，避免壓力沖擊造成檢測裝置損壞。

動壓測試：使用消火栓試水檢測裝置，打開悶蓋，按設計出水量開啟消火栓，啟動消防泵，測量不利處消火栓出水壓力。（注：消火栓充實水柱應符合設計要求，建筑高度小于24m普通建筑，充實水柱不小于7m，建筑高度小于100m高層建筑，甲乙類廠房，超過六層民用，超過四層廠房、庫房，充實水柱不小于10m，建筑高度小于100m高層工業建筑，高架庫房，充實水柱不小于13m。可以參看表1。

使用消火栓系統試水檢測裝置，打開悶蓋，按設計出水量開啟消火栓，啟動消防泵，測量有利處消火栓出水壓力。（注：栓口出水壓力不應大于0.5MPa,如大于0.5MPa,消火栓處應設減壓裝置)。

表1水槍出水壓力和流量、充實水柱關系表

注：紅字部分是常用數值。

圖8-2消火栓系統試水檢測裝置使用范例

09

超聲波流量計

超聲波在流動的流體中傳播時就載上流體流速的信息。因此通過接收到的超聲波就可以檢測出流體的流速，從而換算成流量，圖9-1。

圖9-1超聲波流量計

（一）、應用范圍

用來檢測消火栓系統和水噴淋系統的給水量以及消防豎管的流量分配。

《高規》規定高層建筑室內消火栓的設計流量為20L/S—40L/S。

《建規》規定民用建筑室內消火栓的設計流量為5L/S—30L/S，室外消防水量為10L/S—30L/S；廠房倉庫等設計流量為5L/S—40L/S；室外消防水量為10L/S—45L/S。

手持式超聲波流量計。其測量管徑在0-700mm，精度±1%。

（二）、使用方法（僅供參考，可查閱具體說明書）

先將傳感器與主機相接，紅色傳感器接于上游端子，藍色傳感器放于下游端子。然后將兩個磁性傳感器與所測流量的管道連接，若不能相吸引，則采用支架將傳感器固定。固定好后打開主機輸入管道材質、直徑、傳感器距離，流體性質等相應的參數，即可開始測量。

超聲波流量計的傳感器一般采用V方式和Z方式安裝，通常情況下，管徑小于300mm時，采用V方式安裝，管徑大于200mm時，采用Z方式安裝。對于即可以用V方式安裝又可以Z方式安裝的傳感器，盡量選用Z方式。實踐表明，Z方式安裝的傳感器超聲波信號強度高，測量的穩定性也好，圖9-2。

圖9-2超聲波流量計使用范例

10

防火涂料測厚儀

防火涂料測厚儀又叫涂層測厚儀，是一種小型測量儀，圖10-1，它能、無損傷、精密地進行磁性金屬基體上的非磁性覆蓋層厚度的測量。根據原理可分為：渦流式和超聲波式。

圖10-1防火涂料測厚儀

（一）、應用范圍

適用于測量薄型（膨脹型）、超薄型鋼結構防火涂料的厚度檢查和膨脹倍數檢查。

1.在已施工涂料的構件上，隨機選取3個不同的涂層部位，分別用磁性測厚儀測量其厚度

2.然后點燃專用燃氣噴槍分別對準選定的三個位置，噴燈外焰應充分接觸涂層，供火時間不低于15分鐘。停止供火后觀察涂層是否膨脹發泡，用游標卡尺測量其發泡層厚度,結果相除。

薄型（膨脹型）鋼結構防火涂料膨脹倍數應≥5，超薄型鋼結構防火涂料≥10。

（二）、使用方法（僅供參考，可查閱具體說明書）

1.調零：將探頭置于無涂層的光潔平整的底材（即與有涂層的待測工件材質相同）上，探頭軸線與底材平面垂直并且接觸緊密，旋動調零旋鈕使液晶顯示器顯示0

2.標準：將隨本儀器配置的標有厚度值的標準厚度試塊（有機玻璃），置于探頭與上述底材之間，旋動校準旋鈕，使液晶顯示器顯示試塊的標稱厚度值；

3.重復調零和校準幾次，直至達到在調零狀況下，顯示器顯示0；同時在校準狀況下，顯示器顯示標準試塊厚度值之后，便可對待測工件進行厚度測量了。

（三）、注意事項

測量時，必須保證探頭軸線一定垂直于被測工作表面，并且接觸嚴密。

11

噴水末端試水接頭

噴水末端試水接頭裝置可用于模擬一只噴頭開放，進行滅火功能試驗，并進行動靜壓力的測量，圖11-1。

圖11-1水噴淋末端試水裝置

（一）、應用范圍

1.高位水箱供水時不利點噴頭的工作壓力；

2.水流指示器動作時報警時間；

3.報警閥的壓力開關動作報警時間；

4.距水力警鈴3m遠處聲強；

5.噴淋泵完成啟動的時間；

6.噴淋泵供水的不利點噴頭工作壓力；

7.水流指示器、壓力開關的復位。

（二）、使用方法（僅供參考，可查閱具體說明書）

將接頭與水噴淋系統管道末端的實驗閥門連接，將裝置的末端的螺母卸下，開啟水噴淋系統末端的實驗閥門，既可進行檢測。

12

點型感煙探測器試驗器

顧名思義是用于測試點型感煙探測器試驗器功能的儀器，圖12-1。

圖12-1點型感煙火災探測器試驗器

（一）、應用范圍

適用于檢查點型感煙火災探測器。

（二）、使用方法（僅供參考，可查閱具體說明書）

用加煙器向點型感煙火災探測器施加煙氣，點型感煙火災探測器的報警確認燈應長時間亮起，并保持至復位，同時火災報警控制器應有對應的報警點顯示，顯示的位置應與點型感煙火災探測器所在的位置一致。

在火災報警控制器處復位，剛才報警的點型感煙火災探測器的報警確認燈就結束長時間亮起狀態，恢復到正常監視狀態。

如果30秒內探測器燈亮，屬于正常，否則不合格。

13

點型感溫探測器試驗器

顧名思義是用于測試點型感溫探測器試驗器功能的儀器，圖13-1。

圖13-1點型感溫火災探測器試驗器

（一）、應用范圍

適用于檢查點型感溫火災探測器。

（二）、使用方法（僅供參考，可查閱具體說明書）

用熱風機向點型感溫火災探測器的感溫元件加熱，圖30，點型感溫火災探測器的報警確認燈應長時間亮起，并保持至復位，同時火災報警控制器應有對應的報警點顯示，顯示的位置應與點型感溫火災探測器所在的位置一致。

在火災報警控制器處復位，剛才報警的點型感溫火災探測器的報警確認燈就結束長時間亮起狀態，恢復到正常監視狀態。

（三）、注意事項

熱風機應能產生使點型感溫火災探測器報警的熱氣流，進行試驗時，氣流溫度應大于80℃。

14

線形光束感煙探測器濾光片

用于測試線形光束感煙探測器功能的儀器，圖14-1。

圖14-1線形光束感煙探測器濾光片

（一）、應用范圍

適用于檢查線型光束感煙火災探測器，圖14-2。

（二）、使用方法（僅供參考，可查閱具體說明書）

1.選用兩片不同隔離度的濾光片：0.9dB濾光片和10.0dB。

2.將透光度為0.9dB的濾光片置于探測器的光路中并盡可能靠近接收器，觀察火災報警控制器的顯示狀態和火災探測器的報警確認燈狀態。如果30s內未發出火災報警信號，說明該探測器正常。

3.將透光度為10.0dB的濾光片置于探測器的光路中并盡可能靠近接收器，觀察火災報警控制器的顯示狀態和火災探測器的報警確認燈狀態。如果30s內未發出火災報警信號，說明該探測器正常。

圖14-2線形光束感煙探測器濾光片工作原理

（三）、注意事項

因為線型光束感煙火災探測器的響應閾值應不小于1.0dB不大于10.0dB，所以0.9dB和10.0dB的濾光片都是探測器不響應的極限值。所以當放置這兩片濾光片在探測器光路中時，如果探測器不響應，則認為探測器正常；如果探測器報警，則認為探測器不正常。必須兩次測試都合格，則認為探測器正常。

15

火焰探測器功能試驗器

用于測試火焰探測器功能的儀器，圖15-1。

圖15-1火焰探測器功能試驗器

（一）、應用范圍

用于火焰探測器調試、驗收和維護檢查。對火焰探測器，感溫（定溫、差定溫）探測器進行火災響應試驗。

（二）、使用方法（僅供參考，可查閱具體說明書）

將火焰光源（如打火機、蠟燭，火焰高度4cm左右）置于距離探測器正前方1m處，靜止或抖動，點型火焰火災探測器的報警確認燈應長時間亮起，并保持至復位，同時火災報警控制器應有對應的報警點顯示，顯示的位置應與點型火焰火災探測器所在的位置一致。

在探測器監測視角范圍內、距離探測器0.55～1.00m處，放置紫外光波長<280nm或紅外光波長>850nm光源，靜止或抖動，在30s內，查看探測器報警確認燈和火災報警控制器火警信號顯示；撤消光源后，查看探測器的復位功能。

在火災報警控制器處復位，剛才報警的點型火焰火災探測器的報警確認燈就結束長時間亮起狀態，恢復到正常監視狀態。

圖15-2火焰探測器功能試驗器火焰正常高度

1.火焰光源（如打火機、蠟燭）的火焰高度應在4cm左右，圖15-2。

2.應將火焰光源置于距離探測器正前方1m處。

3.可以同時用秒表測定從報警確認燈亮起至火災報警控制器發出報警聲光和顯示的響應時間。

16

紅外測溫儀

紅外測溫儀是用來非接觸測量溫度的儀器，圖16-1，它的測溫原理是將物體發射的紅外線具有的輻射能轉變成電信號，紅外線輻射能的大小與物體本身的溫度相對應，根據轉變成電信號大小，可以確定物體的溫度。

圖16-1紅外測溫儀

（一）、應用范圍

紅外測溫儀無需接觸即可、精確地測量物體表面溫度，非常方便。在電氣消防安全檢測時，用來檢測電氣線路超溫情況。是電氣消防檢測不可缺少的檢測儀器。

紅外測溫儀分為便攜式紅外測溫儀和固定式紅外測溫儀。我們在消防電氣檢測中常用的是測量范圍在-30-350℃，精度±2%或±2℃的便攜式紅外測溫儀。

圖16-2紅外測溫儀使用范例

圖16-3紅外測溫儀使用范例

（二）、使用方法（僅供參考，可查閱具體說明書）

測溫儀會在按下扳機時打開。若連續8秒鐘內沒有檢測到活動，測溫儀會關閉。測量溫度時，將測溫儀瞄準目標，拉起并保持扳機不動。松開扳機以保持溫度讀數。一定要考慮距離與光點尺寸比以及視場。激光僅用于瞄準目標物體，圖16-2、16-3。

要找出熱點或冷點，將測溫儀瞄準目標區域之外。然后，緩慢地上下移動以掃描整個區域，直到找到熱點或冷點為止。

17

紅外熱像儀

紅外熱像儀是利用紅外探測器和光學成像物鏡接受被測目標的紅外輻射能量分布圖形反映到紅外探測器的光敏元件上，從而獲得紅外熱像圖，這種熱像圖與物體表面的熱分布場相對應，圖35。通俗地講紅外熱像儀就是將物體發出的不可見紅外能量轉變為可見的熱圖像。熱圖像的上面的不同顏色代表被測物體的不同溫度。在消防監督檢查工作中一般用于測量電氣火災隱患。

圖17-1紅外熱像儀

應用范圍

用紅外熱像儀測量導線接頭、導線與設備或器具接線端子的溫度，其允許溫度應符合相關規定，圖17-1。

圖17-2紅外熱像儀使用范例

18

防爆靜電電壓表

在一些具有可燃性氣體或粉塵的場所，靜電是要禁止的，而靜電又往往無法發現和感覺到，對于管道或皮帶的輸送、物料的攪拌或人體上產生的靜電，是我們日常檢查的重點之一。利用防爆型靜電電壓表就可以測量這些場所的靜電電壓，圖18-1。

圖18-1防爆型靜電電壓表

（一）、應用范圍

1.石油、化工、糧食加工、粉末加工、管道輸送氣體、液體、粉塵等。

2.氣體、液體、粉塵的噴射（沖洗、噴漆、泄露）。

3.皮帶輸送。

4.物料攪拌、混合、過濾等。

5.高速行駛的交通工具。

6.人體靜電（行走、脫衣、梳理毛發、用有機溶劑洗衣等）。

（二）、使用方法（僅供參考，可查閱具體說明書）

1.打開電源開關，接通電源；

2.距離帶電體30cm以上處按調零開關調零，消除感應屏上的靜電。

3.將電壓表探頭由30cm處靠近被測物體規定的距離處，讀取電壓值（為液晶顯示值×10）；

4.不要用手去觸摸感應屏，以免損壞輸入器件。

（三）、注意事項

1.電極板不能直接接觸被測物體，以免發生靜電轉移，影響測量準確性。

2.應保持感應板的清潔。

3.感應板不能碰撞硬物體。

4.儀器顯示數字不清或不顯示時，請打開后蓋，更換電池。

5.由于靜電總是集中在物體的尖端、邊緣等部位，這些部位的電荷密度高，且容易放電。因此，測量時要盡可能測量這些部位。

防爆靜電電壓表的測量范圍宜在0-40KV，誤差<±20V。

19

接地電阻測試儀

接地電阻測試儀是檢驗測量接地電阻的常用儀表，也是電氣安全檢查與接地工程竣工驗收不可缺少的工具，圖19-1。

圖19-1接地電阻測試儀

（一）、應用范圍

在消防監督檢查工作中一般用于測量儲油罐、避雷針等防雷接地電阻。例如防火檢測中甲、乙、丙類液體貯罐及其附屬設備，應設接地裝置，接地電阻不應大于10Ω。

（二）、注意事項

電氣系統的接地電阻值應符合設計文件。如設計無規定時，單獨設置的配電系統保護接地，其接地電阻應不大于4Ω。

防靜電接地電阻值應符合下列數值：

1.防靜電與防感應雷共用接地的接地電阻應不大于10Ω；

2.單獨設置的防靜電保護的接地裝置電阻應不大于100Ω。

加油加氣站采用共用接地裝置時接地電阻不應大于4Ω，單獨設置接地裝置時，油罐、液化石油氣罐和壓縮天然氣儲氣罐組的防雷接地裝置的接地電阻、配線電纜金屬外皮兩端和保護鋼管兩端的接地裝置的接地電阻不應大于10Ω；保護接地電阻不應大于4Ω；地上油品、液化石油氣和天然氣管道始、末端和分支處的接地裝置的接地電阻不應大于30Ω，圖19-2。

圖19-2接地電阻測試儀使用范例

20

絕緣電阻測試儀

它是一種用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等絕緣電阻的專門儀器，圖20-1。

圖20-1絕緣電阻測試儀

（一）、應用范圍

檢測相線與設備接地線之間的電阻，判斷絕緣程度。在消防監督檢查工作中一般用于測量導線的對地絕緣電阻。

導線的絕緣皮無論是聚氯乙烯塑料還是橡膠層，隨著使用時間長，會出現自然老化現象，或由于負荷較大，使導線發熱而使絕緣性能下降。絕緣層的絕緣性能的下降往往是用肉眼無法發現的，這種隱患將可能導致火災和人身危險。另外，在日常的安全檢查時，導線的相線和電氣設備的絕緣性能也是檢查的重點，需要測量相線和設備接地線之間的電阻，以判斷相線和設備之間的絕緣程度。

（二）、使用方法（僅供參考，可查閱具體說明書）

1.儀器開始自動檢測電池容量，當指針停在BATT.GOOD區,則電池是好的,否則需充電。

2.選擇需要的測試電壓（2.5KV/5KV/10KV）。

3.按動測試鍵，開始測試。這時測試鍵左邊高壓輸出指示燈發亮并且儀表內置蜂鳴器每隔1秒鐘響一聲，代表LINE端有高壓輸出。

4.儀表每隔一定時間發出提示音（15秒、1分鐘、10分鐘）

5.當綠色LED亮,在外圈讀絕緣電阻值(高范圍);紅色LED亮,則讀內圈刻度,對(2.5KV和5KV)或(5KV和10KV)雙電壓等級的絕緣測試,則讀黑色和紅色刻度(對HT2550或HT2503型而言)。測試完后,再次按動測試鍵（18），儀表停止測試，等幾秒鐘,不要立即把探頭從測試電路移開。這時儀表將自動釋放測試電路中的殘存電荷。

（三）、注意事項

1.當外接交流電源未接通時，如果儀表電源指示燈未亮，應接入交流電源給機內電池充電。

2.測試過程中，嚴禁觸模LINE端裸露部分以免發生觸電危險。

3.試驗完畢或重復進行試驗時，必須將被試物短接后對地充分放電（儀表也有內置自動放電功能，不過時間較長）。

21

萬用表

萬用表是電氣檢測作業中常用的儀器之一。此儀表可用來測量直流和交流電壓、直流電流、電阻、溫度、二極管正向壓降、晶體管hFE參數及電路通斷等，圖21-1。

在消防監督檢查工作中涉及到這些參數的測量時均可使用數字萬用表。

圖21-1萬用表

（一）、應用范圍

測量直流和交流電壓、直流電流、電阻、溫度、二極管正向壓降、晶體管hFE參數及電路通斷等。

應用例子1：

檢查水流指示器（有延遲功能、或無延遲功能）有無輸出信號。

1.對于沒有延遲功能的水流指示器，將萬用表連接水流指示器的輸出接線，將水流指示器漿片沿著箭頭指示方向推到底，萬用表應有接通信號。

2.對于有延遲功能的水流指示器，將萬用表連接水流指示器的輸出接線，將水流指示器漿片沿著箭頭指示方向推到底，同時啟動秒表，延遲時間后萬用表應有接通信號。

應用例子2：

檢查氣體滅火控制器反饋。

拆開該防護區啟動鋼瓶的啟動信號線、并與萬用表連接。將萬用表調節至直流電壓檔后，觸發該防護區的緊急啟動按鈕并用秒表開始計時，測量延時啟動時間，經30s延時后，查看防護區內聲光報警裝置、通風設施、以及入口處聲光報警裝置的動作情況，查看氣體滅火控制器與消防控制室顯示的反饋信號。

（二）、使用方法（僅供參考，可查閱具體說明書）

將黑表筆插入COM插孔，紅表筆插入VΩmA插孔。選擇旋鈕放置相應的測試位置，然后將兩個表筆并接在被測負載或信號源上。

22

鉗型電流表

用普通電流表測量需要將電路切斷停機后才能將電流表接入進行測量。鉗形電流表是由電流互感器和電流表組合而成，被測電流所通過的導線可以不必切斷就可穿過鐵心張開的缺口來測量，圖22-1。通常可測量交流電流、交直流電壓及電阻，適用大電流的測試，使用方便，是防火檢查和電氣消防檢測不可缺少的檢測儀器。

圖22-1鉗形電流表

（一）、應用范圍

交直流電流電壓測量、交流電流測量、電阻、二極管及通斷測試、火線判別等。

（二）、使用方法（僅供參考，可查閱具體說明書）

（1）將功能開關置于A~檔

（2）用鉗頭卡住單根被測導線，調整被測導線與鉗頭垂直并處于鉗頭的幾何中心位置，檢查鉗頭應閉合良好。

（3）此時LCD讀數即為被測交流電流值，圖22-2。

圖22-2鉗形電流表使用范例

23

測力計

利用金屬的彈性制成標有刻度用以測量力的大小的儀器，謂之“測力計”，圖23-1。測力計有各種不同的構造形式，但它們的主要部分都是彎曲有彈性的鋼片或螺旋形彈簧。當外力使彈性鋼片或彈簧發生形變時，通過杠桿等傳動機構帶動指針轉動，指針停在刻度盤上的位置，即為外力的數值。

圖23-1測力計

應用范圍

舉例如下：適用于檢查消防水帶的單位長度質量；適用于測量排煙防火閥手動開啟的操作力；測量開啟排煙閥的拉力；檢漏裝置測試；閉門器開啟/關閉力矩的測試。

消防監督技術裝備的管理與維護

應建立消防監督技術裝備使用管理制度,明確專人管理、維護和保養。

裝備的使用人員,應熟悉裝備和系統的性能、技術指標及有關標準，并接受相應的培訓，遵守操作規程。

1.所有設備的技術資料、說明書、維修和計量檢定記錄應存檔備查。

2.凡依法需要計量檢定的裝備,應進行定期計量檢定，以保證裝備的可靠性。

提供二級消防檢測設備滿足國家檢測標準GA1157-2014消防設施維護保養設備 作者：檢測設備13712335796 https://www.bilibili.com/read/cv18970227/ 出處：bilibili

一二級消防檢測設備

消防檢測儀器使用方法及應用：

1.秒表

秒表主要有機械秒表和電子表等2類，電子秒表主要為三按鍵和四按鍵2大類。現在，使用為廣泛的是電子秒表，機械秒表使用已很少見。目前，國產電子秒表一般是利用石英振蕩器的振蕩頻率作為時間基準，采用6位液晶數字顯示時間，具有顯示直觀、讀取方便、功能多等優點，如圖1-1所示。

圖1-1秒表

（一）、應用范圍

秒表在建設工程消防施工質量控制、技術檢測、維護管理及其消防產品現場檢查中使用廣泛，可以用于火災自動報警系統的響應時間、水流指示器的延遲時間、電梯的迫降時間、燈具的應急工作時間等情形。

（二）、使用方法

秒表使用前，閱讀其說明書，或者參考下列操作方法進行測量操作。

1.測量單個時間

在秒表開啟狀態下，按MODE鍵選擇，即可出現秒表功能。按下START/STOP按鈕，開始計時，再次按下START/STOP按鈕，停止計時，顯示測出的時間數據。按LAP/RESET鍵，自動復位（即數據歸零）。

2.測量多個時間

測量不同步的多組時間數據時，采用多組計時功能（可記錄數據的數量以秒表的說明書為準）。測量時，首先在秒表開啟狀態下，按下START/STOP按鈕，開始計時，按下LAP/RESET按鈕，顯示不同物體的計秒數停止，并顯示在屏幕上方。此時秒表仍在記錄，內部電路仍在繼續為后面的物體累積計秒。全部物體記錄完成后正常停表，按RECALL可進入查看前面的記錄情況，上下翻動可用START/STOP和LAP/RESET兩鍵。

3.時間、日期調整

若需要進行時刻和日期的校正與調整，可按MODE鍵，待顯示時、分、秒的計秒數字時，按住RECALL鍵2秒后見數字閃爍即可選擇調整，直到顯示出所需要調整的正確秒數時為止，再按下RECALL鍵。

（三）、注意事項

1.電子秒表定期更換電池，一般在表盤顯示變暗時即可更換，不能待電子秒表電池耗盡再更換。

2.電子秒表平時放置在干燥、安全、無腐蝕的環境中，確保防潮、防震、防腐蝕、防火等防范措施到位。

3.避免在電子秒表上放置物品。

4.秒表損壞或者出現故障，送專業維修單位進行維修，并定期檢定。

5.秒表的精度一般在0.1s~0.2s，計時誤差主要因啟動、停止計時的人為操作誤差造成。

02

照度計

照度計是一種測量光度、亮度的專用儀器儀表。光照度是物體被照明的程度，即物體表面所得到的光通量與被照面積之比，單位為勒克司(lux，法定符號lx)，圖2-1。

圖2-1照度計

（一）、應用范圍

在消防監督檢查工作中一般用于測量消防應急照明設施的照度值是否符合規范的要求。

使用照度計測量應急照明燈地面中心低照度不應低于0.5Lx，地下人防工程的照度不應低于5Lx,使用照度計測量消防控制室、消防水泵房、防煙排煙機房、消防用電的蓄電池室、自備發電機房、電話總機房等火災發生時仍需堅持工作的房間正常照明時工作面的照度和應急照明時工作面的照度，圖2-2、圖2-3。

（二）、使用方法

使用前，閱讀其說明書，或者參考下列操作方法進行測量操作。

1.打開光檢測器蓋子，并將光檢測器水平放在測量目標照射范圍內不利點的位置。

2.選擇適合測量檔位。如果顯示屏左端只顯示“1”，表示照度過量，需要重新選擇大的量程。

3.當顯示數據比較穩定時，讀取并記錄讀數器中顯示的觀測值。觀測值等于讀數器中顯示數字與量程值的乘積。比如：屏幕上顯示500，選擇量程為“×2000”，照度測量值為1000000lx，即（500×2000）lx。

圖2-2照度計使用范例

圖2-3照度計使用范例

03

聲級計

數字聲級計，是一種按照一定的頻率計權和時間計權測量聲音的儀器，測量單位一般為分貝（dB），圖3-1。

圖3-1聲級計

從聲級計上得出的噪聲級讀數，必須注明測量條件，如單位為dB，且使用的是A計權網絡，則應記為dB（A）。

（一）、應用范圍

在消防監督檢查工作中主要用來測量報警廣播、水利警鈴、電警鈴、蜂鳴器等報警器件的聲響效果。數字聲級計，是一種按照一定的頻率計權和時間計權測量聲音的儀器，測量單位一般為分貝（dB）。在消防監督檢查工作中主要用來測量報警廣播、水利警鈴、電警鈴、蜂鳴器等報警器件的聲響效果。

圖3-2聲級計使用范例

（二）、使用方法（僅供參考，可查閱具體說明書）

1.按下電源開關，按下LEVEL選擇合適的檔位測量現在的噪音，以不出現“UNDER”或“OVER”符號為主。

2.要測量以人耳為感受的噪音請選用dBA。

3.要讀取及時的噪音量請選擇FAST。如果獲得當時的平均噪音量請選SLOW。

4.如要取得噪音量的值，可按“MAX”功能鍵，即可讀到噪音的值。

5.我們要求聲級計的測量范圍在30-130dB之間，準確度為±1.5dB，取樣率:2次/秒。

（三）、注意事項

1.環境噪聲大于60dB的場所，聲警報的聲壓級應高于背景噪聲15dB。

2.用聲級計測量報警閥動作后，距水力警鈴3m處聲壓級不低于70dB，圖3-2。

04

測距儀

測距儀是測量距離的工具，從測距基本原理，可以分為激光距儀、超聲波距儀和紅外距儀三類。激光測距儀是目前使用為廣泛的測距儀，是利用激光對目標的距離進行準確測定的儀器。激光測距儀在工作時向目標射出一束很細的激光，由光電元件接收目標反射的激光束，計時器測定激光束從發射到接收的時間，計算出從觀測者到目標的距離，圖4-1。消防檢測設備：www.diuleng.cn

圖4-1測距儀

（一）、應用范圍

測量距離、面積、空間體積。

（二）、使用方法（僅供參考，可查閱具體說明書）

1.測量單個距離

將激活的激光瞄準目標區域；輕按“測量”鍵；設置測量距離。設備立即顯示結果。

2.測量面積

按“面積”鍵，顯示面積顯示符號；按“測量”鍵，測量個距離；按“測量”鍵，測量第二個距離；該設備在總計行顯示結果，并在第二行顯示下一個測量值分別測量的距離。

3.測量空間體積

按“體積”鍵，顯示體積符號；按“測量”鍵，測量個距離；按“測量”鍵，測量第二個距離；按“測量”鍵，測量第三個距離；該設備在總計行顯示結果，并在第二行顯示下一個測量值分別測量的距離。

05

卷尺

卷尺是日常生活中常用的工量具。大家經常看到的是鋼卷尺，建筑和裝修常用，也是家庭必備工具之一。分為纖維卷尺，皮尺，腰圍尺等。魯班尺，風水尺，文公尺同樣是屬于鋼卷尺，圖5-1。

智慧消防產品 智慧消防智慧消防產品 智慧消防

圖5-1鋼卷尺

（一）、應用范圍

適用于檢查測量長度、高度等方面的指標，具體舉例如下：

1.手提式滅火器和推車式滅火器的噴射軟管的長度；

2.檢查推車式滅火器行駛機構的通過性能；

3.消防水帶的長度；

4.對消防水槍進行抗跌落性能試驗時確定跌落高度；

5.對水帶接口進行抗跌落性能試驗時確定跌落高度；

6.測量防火門的外形尺寸及其防火玻璃的外形尺寸；

7.設在頂棚上的排煙口，距可燃構件或可燃物的距離不應小于1.00m；

8.手提式滅火器噴射軟管的長度應不小于400mm（不包括軟管兩端的接頭）；

9.推車式滅火器噴射軟管的長度應不小于4m（不包括軟管兩端的接頭和噴射槍）；

10.在推（拉）過程中，推車式滅火器整體的低位置（除輪子外）與地面之間的間距不小于100mm；

11.消防水帶的長度不應小于水帶標稱長度1米；

12.對消防水槍進行抗跌落性能試驗時跌落高度為2土0.02m。三種不同姿態跌落后不應有破裂現象，且能正常操作使用；

13.對消防水槍進行抗跌落性能試驗時，內扣式接口以扣爪垂直朝下的位置、卡式接口和螺紋式接口以接口的軸線呈水平狀態，從離地1.5m土0.05m高處(從接口的低點算起)自由跌落到混凝土地面上五次。接口墜落五次后檢查，不應有破裂現象，且能正常操作使用；

14.防火門長度和高度的外形尺寸應≤樣品描述中的外形尺寸；

15.防火門的防火玻璃的外形尺寸應≤樣品描述中的玻璃外形尺寸。

06

風速計

風速計是測量空氣流速的儀器。一般為旋槳式風速計，由一個三葉或四葉螺旋槳組成感應部分，將其安裝在一個風向標的前端，使它隨時對準風的來向。槳葉繞水平軸以正比于風速的轉速旋轉，圖6-1。

圖6-1風速計

（一）、應用范圍

可用來測量防煙排煙系統中的送風口和排煙口的風速、風量，以校核其是否符合現行消防規范的有關規定。

（二）、使用方法（僅供參考，可查閱具體說明書）

風速、風溫測量

（1）打開電源開關。

（2）將風輪依順風方向與風向垂直放置，使風輪依風速大小自由轉動。

（3）讀取液晶顯示器上之風速及風溫值。

（4）欲改變風速單位，按UNIT3鍵，選取適當單位m/s、ft/min、knots、km/h、MPH。

（5）欲改變溫度單位，按℉/℃鍵即可選擇。

（6）欲作值、小值測量時，按MAX/MIN鍵選擇即可。

（7）按HOLD鍵即可作資料保留。

（三）、注意事項

保護對象周圍的空氣流動速度不宜大于3.0m/s。必要時，應采取擋風措施。

采用局部應用滅火系統的保護對象，應符合下列要求：

1.保護對象周圍的空氣流動速度不應大于2m/s。必要時，應采取擋風措施。

2.加壓送風口的風速不宜大于7m/s。選取每個獨立的送風系統或豎井取有利點檢查。

3.排煙閥(口)處的風速不宜大于10m/s。選取每個獨立的系統取有利點檢查。

（四）、測量排煙風口的風速的方法：

1.小截面風口（風口面積小于0.3m2），可采用5個測點，見圖6-2所示。

圖6-2小截面風口

2.當風口面積大于0.3m2時，對于矩形風口，見圖6-3所示，按風口斷面的大小劃分成若干個面積相等的矩形，測點布置在圖每個小矩形的中心，小矩形每邊的長度為200mm左右。

圖6-3矩形風口測點布置

3.對于條形風口見圖6-4所示，在高度方向上，至少安排兩個測點，沿其長度方向上，可取4－6個測點；對于圓形風罩，見圖6-5所示，并至少取5個測點，測點間距≤200mm。

圖6-4條縫形風口測點布置

4.若風口氣流偏斜時，可臨時安裝一截長度為0.5－1m，斷面尺寸與風口相同的短管進行測定。

圖6-5圓形風口測點布置

圖6-6風速計使用范例

07

數字微壓計

數字微壓計是用于測量高層建筑內機械加壓送風部位余壓值的一種儀器，圖7-1。例如防煙樓梯間送風余壓值不應小于50Pa，前室或合用前室送風余壓值不應小于25Pa。

圖7-1數字微壓計

（一）、應用范圍

用于測量保護區域的頂層、中間層及下層防煙樓梯間、前室、合用前室的余壓值，以校核其是否條例現行消防規范有的關要求，圖7-2。

防煙樓梯間的余壓值應為40～50Pa，前室、合用前室的余壓值應為25～30Pa。

圖7-2數字微壓計使用范例

（二）、使用方法（僅供參考，可查閱具體說明書）

1.打開電源開關，預熱15分鐘，按動調零掃鈕，使顯示屏顯地“0000”（傳感器兩端等壓）。

2.用膠管連接嘴與被測壓力源，測高于大氣壓接正壓接嘴；測低于大氣壓接負壓接嘴。另一接嘴通大氣、儀器示值即為表壓。用于消防監督時即正壓接嘴膠管置于機械加壓送風部位，負壓接嘴膠管置于常壓部位，觀察微壓計顯示屏顯示值，穩定后記錄測量結果。

08

消火栓系統試水裝置

消火栓系統試水檢測裝置是用于檢測室內消火栓的靜水壓，出水壓力，并校核水槍充實水柱的專用裝置，圖8-1。由水帶接口、短管、壓力表和悶蓋組成，可在消火栓出口形成一個測壓環節。當與消火栓和水帶、水槍連接時，檢測栓口出水壓力，當與消火栓和悶蓋連接時，檢測栓口靜水壓。

圖8-1消火栓系統試水檢測裝置

（一）、應用范圍

靜水壓力測試：使用消火栓系統試水裝置，選擇不利處消火栓，連接壓力表及悶蓋，開啟消火栓，測量栓口靜水壓力。（注：當建筑高度不超過100米時，高層建筑不利點消火栓靜壓不應低于0.07MPa，當建筑高度超過100米時，高層不利點消火栓靜水壓力不應低于0.15MPa。

使用消火栓系統試水裝置，選擇有利處消火栓，開啟消火栓，測量栓口靜水壓力。（注：栓口靜水壓力不應大于1.0MPa。

（二）、使用方法（僅供參考，可查閱具體說明書）

消火栓栓口靜水壓力的測量

1.將消火栓測壓接頭接到消火栓栓口。

2.安裝好壓力表，并調整壓力表檢測位置使之豎直向上。

3.在消火栓測壓接頭出口處裝上端蓋。

4.緩慢打開消火栓閥門，壓力表顯示的值為消火栓栓口的靜水壓力，圖8-2。

5.測量完成后，關閉消火栓閥門，旋松壓力表，使消火栓測壓接頭內的水壓泄掉，然后取下端蓋。在測量栓口靜壓時，開啟閥門應緩慢，避免壓力沖擊造成檢測裝置損壞。

動壓測試：使用消火栓試水檢測裝置，打開悶蓋，按設計出水量開啟消火栓，啟動消防泵，測量不利處消火栓出水壓力。（注：消火栓充實水柱應符合設計要求，建筑高度小于24m普通建筑，充實水柱不小于7m，建筑高度小于100m高層建筑，甲乙類廠房，超過六層民用，超過四層廠房、庫房，充實水柱不小于10m，建筑高度小于100m高層工業建筑，高架庫房，充實水柱不小于13m。可以參看表1。

使用消火栓系統試水檢測裝置，打開悶蓋，按設計出水量開啟消火栓，啟動消防泵，測量有利處消火栓出水壓力。（注：栓口出水壓力不應大于0.5MPa,如大于0.5MPa,消火栓處應設減壓裝置)。

表1水槍出水壓力和流量、充實水柱關系表

注：紅字部分是常用數值。

圖8-2消火栓系統試水檢測裝置使用范例

09

超聲波流量計

超聲波在流動的流體中傳播時就載上流體流速的信息。因此通過接收到的超聲波就可以檢測出流體的流速，從而換算成流量，圖9-1。

圖9-1超聲波流量計

（一）、應用范圍

用來檢測消火栓系統和水噴淋系統的給水量以及消防豎管的流量分配。

《高規》規定高層建筑室內消火栓的設計流量為20L/S—40L/S。

《建規》規定民用建筑室內消火栓的設計流量為5L/S—30L/S，室外消防水量為10L/S—30L/S；廠房倉庫等設計流量為5L/S—40L/S；室外消防水量為10L/S—45L/S。

手持式超聲波流量計。其測量管徑在0-700mm，精度±1%。

（二）、使用方法（僅供參考，可查閱具體說明書）

先將傳感器與主機相接，紅色傳感器接于上游端子，藍色傳感器放于下游端子。然后將兩個磁性傳感器與所測流量的管道連接，若不能相吸引，則采用支架將傳感器固定。固定好后打開主機輸入管道材質、直徑、傳感器距離，流體性質等相應的參數，即可開始測量。

超聲波流量計的傳感器一般采用V方式和Z方式安裝，通常情況下，管徑小于300mm時，采用V方式安裝，管徑大于200mm時，采用Z方式安裝。對于即可以用V方式安裝又可以Z方式安裝的傳感器，盡量選用Z方式。實踐表明，Z方式安裝的傳感器超聲波信號強度高，測量的穩定性也好，圖9-2。

圖9-2超聲波流量計使用范例

10

防火涂料測厚儀

防火涂料測厚儀又叫涂層測厚儀，是一種小型測量儀，圖10-1，它能、無損傷、精密地進行磁性金屬基體上的非磁性覆蓋層厚度的測量。根據原理可分為：渦流式和超聲波式。

圖10-1防火涂料測厚儀

（一）、應用范圍

適用于測量薄型（膨脹型）、超薄型鋼結構防火涂料的厚度檢查和膨脹倍數檢查。

1.在已施工涂料的構件上，隨機選取3個不同的涂層部位，分別用磁性測厚儀測量其厚度

2.然后點燃專用燃氣噴槍分別對準選定的三個位置，噴燈外焰應充分接觸涂層，供火時間不低于15分鐘。停止供火后觀察涂層是否膨脹發泡，用游標卡尺測量其發泡層厚度,結果相除。

薄型（膨脹型）鋼結構防火涂料膨脹倍數應≥5，超薄型鋼結構防火涂料≥10。

（二）、使用方法（僅供參考，可查閱具體說明書）

1.調零：將探頭置于無涂層的光潔平整的底材（即與有涂層的待測工件材質相同）上，探頭軸線與底材平面垂直并且接觸緊密，旋動調零旋鈕使液晶顯示器顯示0

2.標準：將隨本儀器配置的標有厚度值的標準厚度試塊（有機玻璃），置于探頭與上述底材之間，旋動校準旋鈕，使液晶顯示器顯示試塊的標稱厚度值；

3.重復調零和校準幾次，直至達到在調零狀況下，顯示器顯示0；同時在校準狀況下，顯示器顯示標準試塊厚度值之后，便可對待測工件進行厚度測量了。

（三）、注意事項

測量時，必須保證探頭軸線一定垂直于被測工作表面，并且接觸嚴密。

11

噴水末端試水接頭

噴水末端試水接頭裝置可用于模擬一只噴頭開放，進行滅火功能試驗，并進行動靜壓力的測量，圖11-1。

圖11-1水噴淋末端試水裝置

（一）、應用范圍

1.高位水箱供水時不利點噴頭的工作壓力；

2.水流指示器動作時報警時間；

3.報警閥的壓力開關動作報警時間；

4.距水力警鈴3m遠處聲強；

5.噴淋泵完成啟動的時間；

6.噴淋泵供水的不利點噴頭工作壓力；

7.水流指示器、壓力開關的復位。

（二）、使用方法（僅供參考，可查閱具體說明書）

將接頭與水噴淋系統管道末端的實驗閥門連接，將裝置的末端的螺母卸下，開啟水噴淋系統末端的實驗閥門，既可進行檢測。

12

點型感煙探測器試驗器

顧名思義是用于測試點型感煙探測器試驗器功能的儀器，圖12-1。

圖12-1點型感煙火災探測器試驗器

（一）、應用范圍

適用于檢查點型感煙火災探測器。

（二）、使用方法（僅供參考，可查閱具體說明書）

用加煙器向點型感煙火災探測器施加煙氣，點型感煙火災探測器的報警確認燈應長時間亮起，并保持至復位，同時火災報警控制器應有對應的報警點顯示，顯示的位置應與點型感煙火災探測器所在的位置一致。

在火災報警控制器處復位，剛才報警的點型感煙火災探測器的報警確認燈就結束長時間亮起狀態，恢復到正常監視狀態。

如果30秒內探測器燈亮，屬于正常，否則不合格。

13

點型感溫探測器試驗器

顧名思義是用于測試點型感溫探測器試驗器功能的儀器，圖13-1。

圖13-1點型感溫火災探測器試驗器

（一）、應用范圍

適用于檢查點型感溫火災探測器。

（二）、使用方法（僅供參考，可查閱具體說明書）

用熱風機向點型感溫火災探測器的感溫元件加熱，圖30，點型感溫火災探測器的報警確認燈應長時間亮起，并保持至復位，同時火災報警控制器應有對應的報警點顯示，顯示的位置應與點型感溫火災探測器所在的位置一致。

在火災報警控制器處復位，剛才報警的點型感溫火災探測器的報警確認燈就結束長時間亮起狀態，恢復到正常監視狀態。

（三）、注意事項

熱風機應能產生使點型感溫火災探測器報警的熱氣流，進行試驗時，氣流溫度應大于80℃。

14

線形光束感煙探測器濾光片

用于測試線形光束感煙探測器功能的儀器，圖14-1。

圖14-1線形光束感煙探測器濾光片

（一）、應用范圍

適用于檢查線型光束感煙火災探測器，圖14-2。

（二）、使用方法（僅供參考，可查閱具體說明書）

1.選用兩片不同隔離度的濾光片：0.9dB濾光片和10.0dB。

2.將透光度為0.9dB的濾光片置于探測器的光路中并盡可能靠近接收器，觀察火災報警控制器的顯示狀態和火災探測器的報警確認燈狀態。如果30s內未發出火災報警信號，說明該探測器正常。

3.將透光度為10.0dB的濾光片置于探測器的光路中并盡可能靠近接收器，觀察火災報警控制器的顯示狀態和火災探測器的報警確認燈狀態。如果30s內未發出火災報警信號，說明該探測器正常。

圖14-2線形光束感煙探測器濾光片工作原理

（三）、注意事項

因為線型光束感煙火災探測器的響應閾值應不小于1.0dB不大于10.0dB，所以0.9dB和10.0dB的濾光片都是探測器不響應的極限值。所以當放置這兩片濾光片在探測器光路中時，如果探測器不響應，則認為探測器正常；如果探測器報警，則認為探測器不正常。必須兩次測試都合格，則認為探測器正常。

15

火焰探測器功能試驗器

用于測試火焰探測器功能的儀器，圖15-1。

圖15-1火焰探測器功能試驗器

（一）、應用范圍

用于火焰探測器調試、驗收和維護檢查。對火焰探測器，感溫（定溫、差定溫）探測器進行火災響應試驗。

（二）、使用方法（僅供參考，可查閱具體說明書）

將火焰光源（如打火機、蠟燭，火焰高度4cm左右）置于距離探測器正前方1m處，靜止或抖動，點型火焰火災探測器的報警確認燈應長時間亮起，并保持至復位，同時火災報警控制器應有對應的報警點顯示，顯示的位置應與點型火焰火災探測器所在的位置一致。

在探測器監測視角范圍內、距離探測器0.55～1.00m處，放置紫外光波長<280nm或紅外光波長>850nm光源，靜止或抖動，在30s內，查看探測器報警確認燈和火災報警控制器火警信號顯示；撤消光源后，查看探測器的復位功能。

在火災報警控制器處復位，剛才報警的點型火焰火災探測器的報警確認燈就結束長時間亮起狀態，恢復到正常監視狀態。

圖15-2火焰探測器功能試驗器火焰正常高度

1.火焰光源（如打火機、蠟燭）的火焰高度應在4cm左右，圖15-2。

2.應將火焰光源置于距離探測器正前方1m處。

3.可以同時用秒表測定從報警確認燈亮起至火災報警控制器發出報警聲光和顯示的響應時間。

16

紅外測溫儀

紅外測溫儀是用來非接觸測量溫度的儀器，圖16-1，它的測溫原理是將物體發射的紅外線具有的輻射能轉變成電信號，紅外線輻射能的大小與物體本身的溫度相對應，根據轉變成電信號大小，可以確定物體的溫度。

圖16-1紅外測溫儀

（一）、應用范圍

紅外測溫儀無需接觸即可、精確地測量物體表面溫度，非常方便。在電氣消防安全檢測時，用來檢測電氣線路超溫情況。是電氣消防檢測不可缺少的檢測儀器。

紅外測溫儀分為便攜式紅外測溫儀和固定式紅外測溫儀。我們在消防電氣檢測中常用的是測量范圍在-30-350℃，精度±2%或±2℃的便攜式紅外測溫儀。

圖16-2紅外測溫儀使用范例

圖16-3紅外測溫儀使用范例

（二）、使用方法（僅供參考，可查閱具體說明書）

測溫儀會在按下扳機時打開。若連續8秒鐘內沒有檢測到活動，測溫儀會關閉。測量溫度時，將測溫儀瞄準目標，拉起并保持扳機不動。松開扳機以保持溫度讀數。一定要考慮距離與光點尺寸比以及視場。激光僅用于瞄準目標物體，圖16-2、16-3。

要找出熱點或冷點，將測溫儀瞄準目標區域之外。然后，緩慢地上下移動以掃描整個區域，直到找到熱點或冷點為止。

17

紅外熱像儀

紅外熱像儀是利用紅外探測器和光學成像物鏡接受被測目標的紅外輻射能量分布圖形反映到紅外探測器的光敏元件上，從而獲得紅外熱像圖，這種熱像圖與物體表面的熱分布場相對應，圖35。通俗地講紅外熱像儀就是將物體發出的不可見紅外能量轉變為可見的熱圖像。熱圖像的上面的不同顏色代表被測物體的不同溫度。在消防監督檢查工作中一般用于測量電氣火災隱患。

圖17-1紅外熱像儀

應用范圍

用紅外熱像儀測量導線接頭、導線與設備或器具接線端子的溫度，其允許溫度應符合相關規定，圖17-1。

圖17-2紅外熱像儀使用范例

18

防爆靜電電壓表

在一些具有可燃性氣體或粉塵的場所，靜電是要禁止的，而靜電又往往無法發現和感覺到，對于管道或皮帶的輸送、物料的攪拌或人體上產生的靜電，是我們日常檢查的重點之一。利用防爆型靜電電壓表就可以測量這些場所的靜電電壓，圖18-1。

圖18-1防爆型靜電電壓表

（一）、應用范圍

1.石油、化工、糧食加工、粉末加工、管道輸送氣體、液體、粉塵等。

2.氣體、液體、粉塵的噴射（沖洗、噴漆、泄露）。

3.皮帶輸送。

4.物料攪拌、混合、過濾等。

5.高速行駛的交通工具。

6.人體靜電（行走、脫衣、梳理毛發、用有機溶劑洗衣等）。

（二）、使用方法（僅供參考，可查閱具體說明書）

1.打開電源開關，接通電源；

2.距離帶電體30cm以上處按調零開關調零，消除感應屏上的靜電。

3.將電壓表探頭由30cm處靠近被測物體規定的距離處，讀取電壓值（為液晶顯示值×10）；

4.不要用手去觸摸感應屏，以免損壞輸入器件。

（三）、注意事項

1.電極板不能直接接觸被測物體，以免發生靜電轉移，影響測量準確性。

2.應保持感應板的清潔。

3.感應板不能碰撞硬物體。

4.儀器顯示數字不清或不顯示時，請打開后蓋，更換電池。

5.由于靜電總是集中在物體的尖端、邊緣等部位，這些部位的電荷密度高，且容易放電。因此，測量時要盡可能測量這些部位。

防爆靜電電壓表的測量范圍宜在0-40KV，誤差<±20V。

19

接地電阻測試儀

接地電阻測試儀是檢驗測量接地電阻的常用儀表，也是電氣安全檢查與接地工程竣工驗收不可缺少的工具，圖19-1。

圖19-1接地電阻測試儀

（一）、應用范圍

在消防監督檢查工作中一般用于測量儲油罐、避雷針等防雷接地電阻。例如防火檢測中甲、乙、丙類液體貯罐及其附屬設備，應設接地裝置，接地電阻不應大于10Ω。

（二）、注意事項

電氣系統的接地電阻值應符合設計文件。如設計無規定時，單獨設置的配電系統保護接地，其接地電阻應不大于4Ω。

防靜電接地電阻值應符合下列數值：

1.防靜電與防感應雷共用接地的接地電阻應不大于10Ω；

2.單獨設置的防靜電保護的接地裝置電阻應不大于100Ω。

加油加氣站采用共用接地裝置時接地電阻不應大于4Ω，單獨設置接地裝置時，油罐、液化石油氣罐和壓縮天然氣儲氣罐組的防雷接地裝置的接地電阻、配線電纜金屬外皮兩端和保護鋼管兩端的接地裝置的接地電阻不應大于10Ω；保護接地電阻不應大于4Ω；地上油品、液化石油氣和天然氣管道始、末端和分支處的接地裝置的接地電阻不應大于30Ω，圖19-2。

圖19-2接地電阻測試儀使用范例

20

絕緣電阻測試儀

它是一種用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等絕緣電阻的專門儀器，圖20-1。

圖20-1絕緣電阻測試儀

（一）、應用范圍

檢測相線與設備接地線之間的電阻，判斷絕緣程度。在消防監督檢查工作中一般用于測量導線的對地絕緣電阻。

導線的絕緣皮無論是聚氯乙烯塑料還是橡膠層，隨著使用時間長，會出現自然老化現象，或由于負荷較大，使導線發熱而使絕緣性能下降。絕緣層的絕緣性能的下降往往是用肉眼無法發現的，這種隱患將可能導致火災和人身危險。另外，在日常的安全檢查時，導線的相線和電氣設備的絕緣性能也是檢查的重點，需要測量相線和設備接地線之間的電阻，以判斷相線和設備之間的絕緣程度。

（二）、使用方法（僅供參考，可查閱具體說明書）

1.儀器開始自動檢測電池容量，當指針停在BATT.GOOD區,則電池是好的,否則需充電。

2.選擇需要的測試電壓（2.5KV/5KV/10KV）。

3.按動測試鍵，開始測試。這時測試鍵左邊高壓輸出指示燈發亮并且儀表內置蜂鳴器每隔1秒鐘響一聲，代表LINE端有高壓輸出。

4.儀表每隔一定時間發出提示音（15秒、1分鐘、10分鐘）

5.當綠色LED亮,在外圈讀絕緣電阻值(高范圍);紅色LED亮,則讀內圈刻度,對(2.5KV和5KV)或(5KV和10KV)雙電壓等級的絕緣測試,則讀黑色和紅色刻度(對HT2550或HT2503型而言)。測試完后,再次按動測試鍵（18），儀表停止測試，等幾秒鐘,不要立即把探頭從測試電路移開。這時儀表將自動釋放測試電路中的殘存電荷。

（三）、注意事項

1.當外接交流電源未接通時，如果儀表電源指示燈未亮，應接入交流電源給機內電池充電。

2.測試過程中，嚴禁觸模LINE端裸露部分以免發生觸電危險。

3.試驗完畢或重復進行試驗時，必須將被試物短接后對地充分放電（儀表也有內置自動放電功能，不過時間較長）。

21

萬用表

萬用表是電氣檢測作業中常用的儀器之一。此儀表可用來測量直流和交流電壓、直流電流、電阻、溫度、二極管正向壓降、晶體管hFE參數及電路通斷等，圖21-1。

在消防監督檢查工作中涉及到這些參數的測量時均可使用數字萬用表。

圖21-1萬用表

（一）、應用范圍

測量直流和交流電壓、直流電流、電阻、溫度、二極管正向壓降、晶體管hFE參數及電路通斷等。

應用例子1：

檢查水流指示器（有延遲功能、或無延遲功能）有無輸出信號。

1.對于沒有延遲功能的水流指示器，將萬用表連接水流指示器的輸出接線，將水流指示器漿片沿著箭頭指示方向推到底，萬用表應有接通信號。

2.對于有延遲功能的水流指示器，將萬用表連接水流指示器的輸出接線，將水流指示器漿片沿著箭頭指示方向推到底，同時啟動秒表，延遲時間后萬用表應有接通信號。

應用例子2：

檢查氣體滅火控制器反饋。

拆開該防護區啟動鋼瓶的啟動信號線、并與萬用表連接。將萬用表調節至直流電壓檔后，觸發該防護區的緊急啟動按鈕并用秒表開始計時，測量延時啟動時間，經30s延時后，查看防護區內聲光報警裝置、通風設施、以及入口處聲光報警裝置的動作情況，查看氣體滅火控制器與消防控制室顯示的反饋信號。

（二）、使用方法（僅供參考，可查閱具體說明書）

將黑表筆插入COM插孔，紅表筆插入VΩmA插孔。選擇旋鈕放置相應的測試位置，然后將兩個表筆并接在被測負載或信號源上。

22

鉗型電流表

用普通電流表測量需要將電路切斷停機后才能將電流表接入進行測量。鉗形電流表是由電流互感器和電流表組合而成，被測電流所通過的導線可以不必切斷就可穿過鐵心張開的缺口來測量，圖22-1。通常可測量交流電流、交直流電壓及電阻，適用大電流的測試，使用方便，是防火檢查和電氣消防檢測不可缺少的檢測儀器。

圖22-1鉗形電流表

（一）、應用范圍

交直流電流電壓測量、交流電流測量、電阻、二極管及通斷測試、火線判別等。

（二）、使用方法（僅供參考，可查閱具體說明書）

（1）將功能開關置于A~檔

（2）用鉗頭卡住單根被測導線，調整被測導線與鉗頭垂直并處于鉗頭的幾何中心位置，檢查鉗頭應閉合良好。

（3）此時LCD讀數即為被測交流電流值，圖22-2。

圖22-2鉗形電流表使用范例

23

測力計

利用金屬的彈性制成標有刻度用以測量力的大小的儀器，謂之“測力計”，圖23-1。測力計有各種不同的構造形式，但它們的主要部分都是彎曲有彈性的鋼片或螺旋形彈簧。當外力使彈性鋼片或彈簧發生形變時，通過杠桿等傳動機構帶動指針轉動，指針停在刻度盤上的位置，即為外力的數值。

圖23-1測力計

應用范圍

舉例如下：適用于檢查消防水帶的單位長度質量；適用于測量排煙防火閥手動開啟的操作力；測量開啟排煙閥的拉力；檢漏裝置測試；閉門器開啟/關閉力矩的測試。

消防監督技術裝備的管理與維護

應建立消防監督技術裝備使用管理制度,明確專人管理、維護和保養。

裝備的使用人員,應熟悉裝備和系統的性能、技術指標及有關標準，并接受相應的培訓，遵守操作規程。

1.所有設備的技術資料、說明書、維修和計量檢定記錄應存檔備查。

2.凡依法需要計量檢定的裝備,應進行定期計量檢定，以保證裝備的可靠性。

提供二級消防檢測設備滿足國家檢測標準GA1157-2014消防設施維護保養設備
