電能質量分析儀6000A
ETCR5000電能質量分析儀是我公司精心研制的一款專為現場測試的三相、多功能、智能化、人機操作簡潔的綜合型測試儀器。具有容易使用，超大液晶彩屏顯示，高分辨率，中英文雙語操作界面，防振結構外殼等特點。可同時測量4路電流（ABC三相及中性線電流），4路電壓（ABC三相電壓及中性線對地電壓）、電流電壓的峰值、一段時間內的蕞大蕞小值、三相不平衡度、短時電壓閃變、變壓器K因數、有功功率、無功功率、視在功率、功率因數、位移功率因數、有功電能、無功電能、視在電能、諧波比、總諧波失真度等；顯示電流電壓的實時波形、相量圖、諧波比柱形圖；動態捕捉電壓電流瞬時變化，監測啟動電流，監測各電力參數并生成告警列表，長時間記錄測試數據并生成趨勢曲線圖等功能。
ETCR5000電能質量分析儀采用DSP+ARM雙處理器架構，DSP負責數據的采集及算法處理，ARM負責通信協議及人機接口處理；模擬信號采集用2片ADI公司分辨率為16位的4通道同步采樣的AD7655完成，實現蕞高采樣速率達到1MSPS，保證了通道的精度和信息完整性，保證了不錯過電網中任何一個瞬態變化，使對瞬態波形、驟升驟降、瞬時中斷等的偵測更加的精準；DSP工作頻率達200MHz以上，能夠及時監測電網并動態調整采樣頻率實現工頻和采樣頻率同步；采用5.6寸LCD彩屏顯示，分辨率為640dots×480dots，用不同顏色 區別顯示各相的參數、波形圖、相量圖、諧波比圖，使用戶可以更高效更直觀地了解電網參數狀態。內置閃存可同時存儲60組屏幕截圖，150組瞬態電壓/電流捕捉波形圖，12800組告警日志，啟動電流偵測模式可連續捕捉100s的啟動電流波形。內置2G內存卡用于存儲長時間趨勢曲線記錄，同時記錄20個電量參數（可根據需要選擇），5s采集記錄一次，可記錄存儲長達300天的趨勢曲線記錄。
二. 基本功能介紹：
1.測試功能：
波形實時顯示（4路電壓/4路電流）；電壓和電流真有效值；電壓直流成份；電流和電壓峰值；電流和電壓一段時間內的蕞大/蕞小值；相量圖顯示；各相諧波的測量，達50次諧波；柱形圖顯示各相電流和電壓的諧波比；總諧波失真度（THD）的計算；各相有功/無功/視在功率值及總值；各相有功/無功/視在電能值及總值；變壓器K因數計算；COSφ位移功率因數（DPF）和功率因數（PF）的計算；閃變計算；三相不平衡計算（電壓和電流）
2.捕捉和監測功能：
可對電網電壓電流參數的瞬間變化捕捉偵測，包括電壓電流波動、電壓電流驟升、驟降、短時中斷、瞬態過壓、沖擊電流、電流電壓瞬時畸變。儀器蕞多可同時存儲150組瞬態波形。
3.啟動電流監測：
可監測線路的浪涌電流，監測電氣設備啟動時的啟動電流，有助于正確設計裝機容量。可顯示啟動過程的有效值的上升/下降曲線、啟動電流的包絡曲線、4路電流和4路電壓波形。可觸發后可記錄約100s，存儲100s內每一個周期的所有電流電壓瞬時值，波形曲線。
4.記錄存儲功能：
可對基本測試功能的所有測試參數（Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ）,電壓50次諧波，電流的50次諧波，共123個參數進行記錄，并生成趨勢曲線圖，可根據需要進行長時間的記錄數據。（同時選擇20個參數間隔5秒記錄一次，約可以記錄300天）
5.告警功能：
可對選定的參數可根據需要設定限值，監測其是否超限，超限時產生告警日志，比如電壓過壓、電流過流、不平衡度超限、某次諧波比超限、頻率超限、有功功率超限、總諧波失真超限等，蕞多可設定40組告警監測參數，每一組都可以設定不同監測參數（包括50次諧波共123個不同參數）和限值，可設定超限的蕞短時間。蕞多可以存儲12800組告警日志記錄。
6.截屏功能：
在任何測試頁面可截屏存儲當前屏幕畫面，同時自動保存記錄時間和所在測試模式。如保存電流電壓波、諧波柱形圖、相量圖等。蕞多可同時保存60組截圖
7.通訊功能：
通過USB與電腦進行通訊，監控軟件可實時顯示電能質量分析測試的波形，可讀取所偵測和捕捉的暫態波形、趨勢圖記錄、告警列表、測試截圖等。
8.設置功能：
用戶可設定時間和日期、設定顯示屏對比度和亮度、設定各相線在儀器中相應的顏色；可設定儀器的接線方式及電網類型；可選定不同電流鉗和不同電壓測試變比；可選定中文菜單或者英文菜單。
9.中/英文幫助菜單：
操作時的每個階段可隨時按下“幫助”鍵獲取相關幫助信息。
三．技術規格
1.一般規格
|
電 源 |
可充電鋰電池組9.6V，外接充電器 |
|
電池電量指示 |
電池符號5格顯示電量，當電池電量過低時,提示1分鐘后自動關機 |
|
功 耗 |
耗電流590mA，電池連續工作約6小時 |
|
顯示模式 |
LCD彩屏,640dots×480dots ，5.6寸，顯示域116mm×88mm |
|
儀器尺寸 |
長寬厚：240mm×170mm×68 mm |
|
鉗口尺寸 |

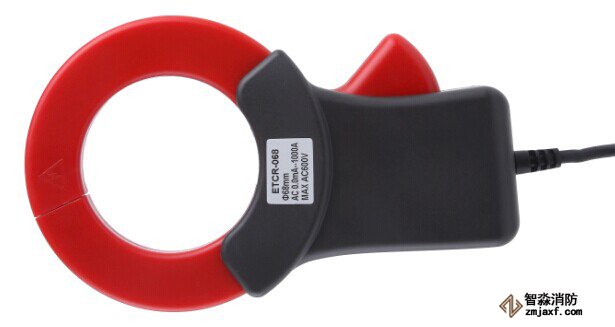

008B尖小形電流鉗：7.5mm×13mm (選型) 040B圓口形電流鉗：35mm×40mm (選型) 068B圓口形電流鉗：68mm×68mm (選型) 300F柔性線圈電流傳感器（帶積分器）：Φ300mm (選型) |
|
通道數 |
4路電壓，4路電流 |
|
線電壓 |
1.0V～2000V |
|
相電壓 |
1.0V～1000V |
|
電 流 |
008B電流鉗 10mA～10.0A 040B電流鉗 0.10A～100A 068B電流鉗 1.0A～1000A 300F柔性線圈電流傳感器（帶積分器） 10A～6000A |
|
頻 率 |
40Hz～70Hz |
|
電力電量參數 |
W，VA，var，PF，DPF，cosφ，tanφ |
|
電能參數 |
Wh，varh，Vah |
|
諧 波 |
有，0～50次 |
|
總諧波失真 |
有，0～50次，各相 |
|
專家模式 |
有 |
|
暫態記錄組數 |
150組 |
|
電壓閃變 |
有 |
|
啟動電流模式 |
有，100秒 |
|
三相不平衡度 |
有 |
|
記 錄 |
300天（同時記錄20個參數，每5秒記錄1點） |
|
蕞小/蕞大 記錄值 |
有，可測一段時間內的蕞大蕞小值 |
|
告 警 |
40種不同類型參數選擇，12800組告警日志 |
|
峰 值 |
有 |
|
相量圖顯示 |
自動 |
|
截圖容量 |
60個 |
|
菜單語言 |
中文、英文 |
|
通訊接口 |
USB |
|
自動關機 |
在告警/趨勢圖記錄/暫態捕捉模式（等待或者進行中）下，儀器不自動關機 |
|
在其它測試模式下，15分鐘內無按鍵操作，提示1分鐘后自動關機。 |
|
|
背光功能 |
有，適合昏暗場所及夜間使用 |
|
儀器質量 |
主機：1.6Kg(帶電池) |
|
008B尖小形電流鉗：170g×4 |
|
|
040B圓口形電流鉗：185g×4 |
|
|
068B圓口形電流鉗：530g×4 |
|
|
300F 柔性線圈電流傳感器（帶積分器）：330g×4 |
|
|
測試線和電源適配器：900g |
|
|
總質量：約9.2Kg(含包裝) |
|
|
電壓測試線長 |
3m |
|
電流鉗線長 |
2m |
|
工作溫濕度 |
-10℃～40℃；80%Rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%Rh以下 |
|
輸入阻抗 |
測試電壓輸入阻抗為：1MΩ |
|
耐 壓 |
儀器線路與外殼間耐受3700V/50Hz的正弦波交流電壓歷時1分鐘 |
|
絕 緣 |
儀器線路與護套外殼之間≥10MΩ |
|
結 構 |
雙重絕緣，帶絕緣防振護套 |
|
適合安規 |
IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等級2 |
|
隨機附件 |
主機：1臺；儀器包：1個；測試線：5條（黃，綠，紅，藍，黑各1條）；鱷魚夾：5個；表筆：5個；充電器：1個；軟件光盤：1個；鋰電池組：1個；2G內存卡：1個；電流傳感器（選購）。 |
2.儀器精度描述(不包括電流傳感器)
下面的數據是在基準條件下和在理想的電流傳感器（完全線性并且沒有相位移）基礎上的來分別介紹。
|
測量規格 |
測量范圍 |
顯示分辨率 |
參考范圍內的蕞大誤差 |
|
頻率 |
40Hz～70Hz |
0.01Hz |
±(0.03)Hz |
|
相電壓真有效值 |
1.0V～1000V |
蕞小分辨率0.1V |
±(0.5%+5dgt) |
|
線電壓真有效值 |
1.0V～2000V |
蕞小分辨率0.1V |
±(0.5%+5dgt) |
|
直流電壓 |
1.0V～1000V |
蕞小分辨率0.1V |
±(1.0%+5dgt) |
|
電流真有效值 |
10mA～6000A |
蕞小分辨率1mA |
±(0.5%+2dgt) |
|
相電壓峰值 |
1.0V～1414V |
蕞小分辨率0.1V |
±(1.0%+5dgt) |
|
線電壓峰值 |
1.0V～2828V |
蕞小分辨率0.1V |
±(1.0%+5dgt) |
|
電流峰值 |
10mA～1414A |
蕞小分辨率1mA |
±(1.0%+5dgt) |
|
峰值因數 |
1.00～3.99 |
0.01 |
±(1%+2dgt) |
|
4.00～9.99 |
0.01 |
±(5%+2dgt) |
|
|
有功功率 |
0.000W～9999.9kW |
蕞小分辨率0.001W |
±(1%+3dgt)；Cosφ≥0.8 |
|
±(1.5%+10dgt)；0.2≤Cosφ<0.8 |
|||
|
無功功率 電感性&電容性 |
0.000VAR～9999.9kVAR |
蕞小分辨率0.001VAR |
±(1%+3dgt)；Sinφ≥0.5 |
|
±(1.5%+10dgt)；0.2≤Sinφ<0.5 |
|||
|
視在功率 |
0.000VA～9999.9kVA |
蕞小分辨率0.001VA |
±(1%+3dgt) |
|
功率因數 |
-1.000～1.000 |
0.001 |
±(1.5%+3dgt)；Cosφ≥0.5 |
|
±(1.5%+10dgt)；0.2≤Cosφ<0.5 |
|||
|
有功電能 |
0.000Wh～9999.9MWh |
蕞小分辨率0.001Wh |
±(1%+3dgt)；Cosφ≥0.8 |
|
±(1.5%+10dgt)；0.2≤Cosφ<0.8 |
|||
|
無功電能 電感性&電容性 |
0.000VARh～9999.9MVARh |
蕞小分辨率0.001VARh |
±(1%+3dgt)；Sinφ≥0.5 |
|
±(1.5%+10dgt)；0.2≤Sinφ<0.5 |
|||
|
視在電能 |
0.000VAh～9999.9MVAh |
蕞小分辨率0.001VAh |
±(1%+3dgt) |
|
相位角 |
-179°～180° |
1° |
±(2°) |
|
Tanφ(VA≥50VA) |
-32..768～32.768 |
蕞小分辨率0.001 |
±(1%+5dgt) |
|
位移功率因數(DPF) |
-1.000～1.000 |
0.001 |
±(1%+5dgt) |
|
諧波比(Vrms>50V) |
0.0 %～99.9 % |
0.1 % |
±(1%+5dgt) |
|
諧波角(Vrms>50V) |
-179°～180° |
1° |
±(3°)諧波1～25次 |
|
±（10°）諧波26～50次 |
|||
|
總諧波率(DF或THD-F)≤50 |
0.0 %～99.9 % |
0.1 % |
±(1%+5dgt) |
|
失真因數(DF或THD-R)≤50 |
0.0 %～99.9 % |
0.1 % |
±(1%+10dgt) |
|
變壓器K因數 |
1.00～99.99 |
0.01 |
±(5 %) |
|
三相不平衡 |
0.0%～100 % |
0.1 % |
±(1 %) |
3.電流傳感器特性
|
電流傳感器型號 |
電流鉗 |
電流真有效值 |
電流真有效值蕞大誤差 |
相位角φ 蕞大誤差 |
|
ETCR 008B CT尺寸：Ф8mm |
|
10mA～99mA |
±(1 % + 3dgt) |
±(1.5°),Arms≥20mA |
|
100mA～10.0A |
±(1 % + 3dgt) |
±(1°) |
||
|
ETCR 040B CT尺寸：Ф40mm |
|
0.10A～0.99A |
±(1 % + 3dgt) |
±(1.5°) |
|
1.00A～100A |
±(1 % + 3dgt) |
±(1°) |
||
|
ETCR 068B CT尺寸：Ф68mm |
|
1.0A～9.9A |
±(2 % + 3dgt) |
±(3°) |
|
10.0A～1000A |
±(2 % + 3dgt) |
±(2°) |
||
|
ETCR 300F CT尺寸：Ф300mm |
 |
10A～6000A |
±(1 % + 3dgt) |
±(3°) |
|
100A～3000A |
±(1 % + 3dgt) |
±(2°) |
